Модуль AD7705 сдвоенный 16-разрядный АЦП с SPI интерфейсом

Модуль AD7705 представляет собой сдвоенный 16-разрядный АЦП (аналого-цифровой преобразователь). Предназначен для высокоточных измерений. Благодаря встроенному программируемому усилителю отлично подходит для измерения сигнала датчиков с очень низким выходным напряжением, таким как термопары, медные и платиновые терморезисторы.

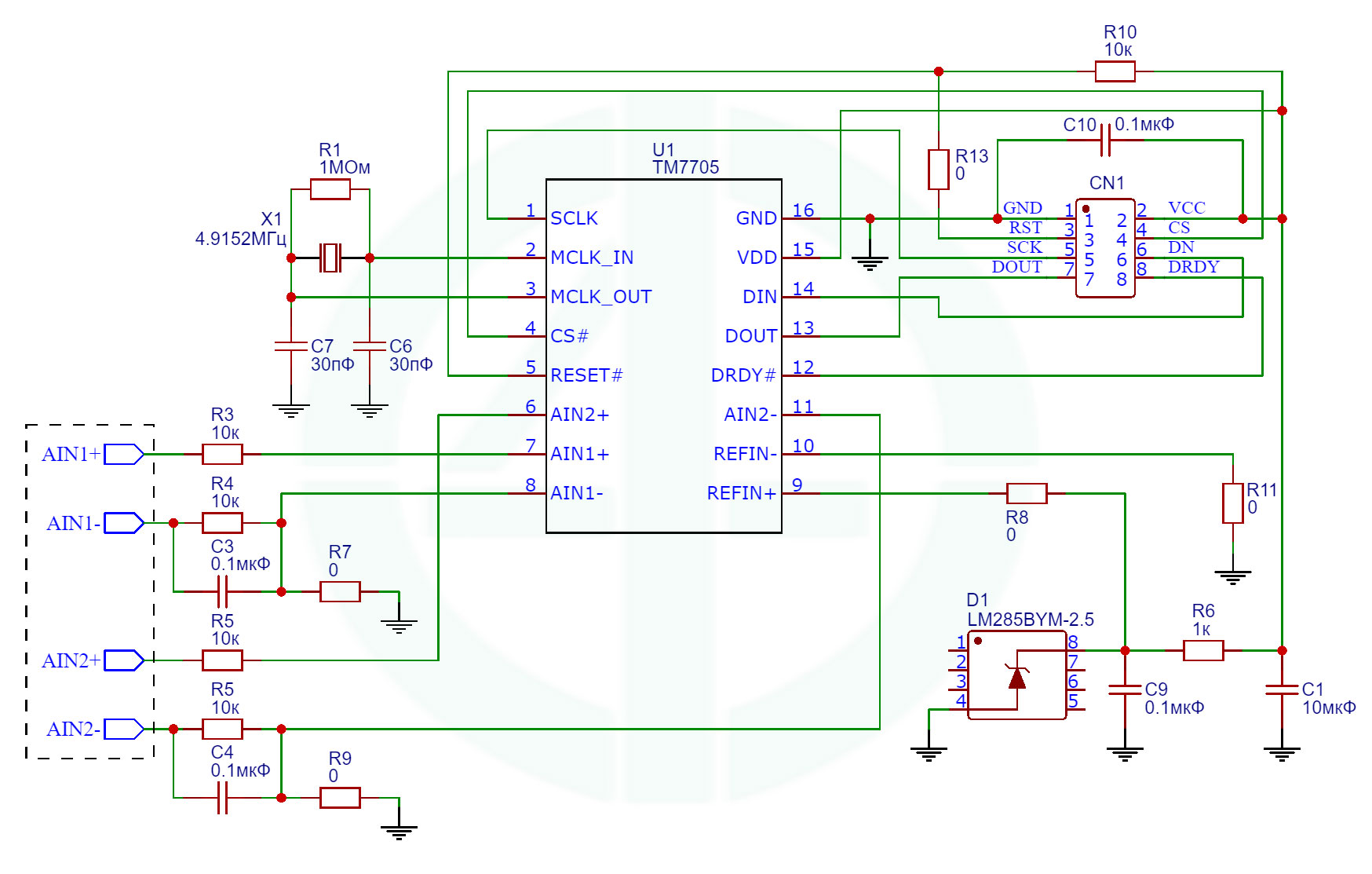

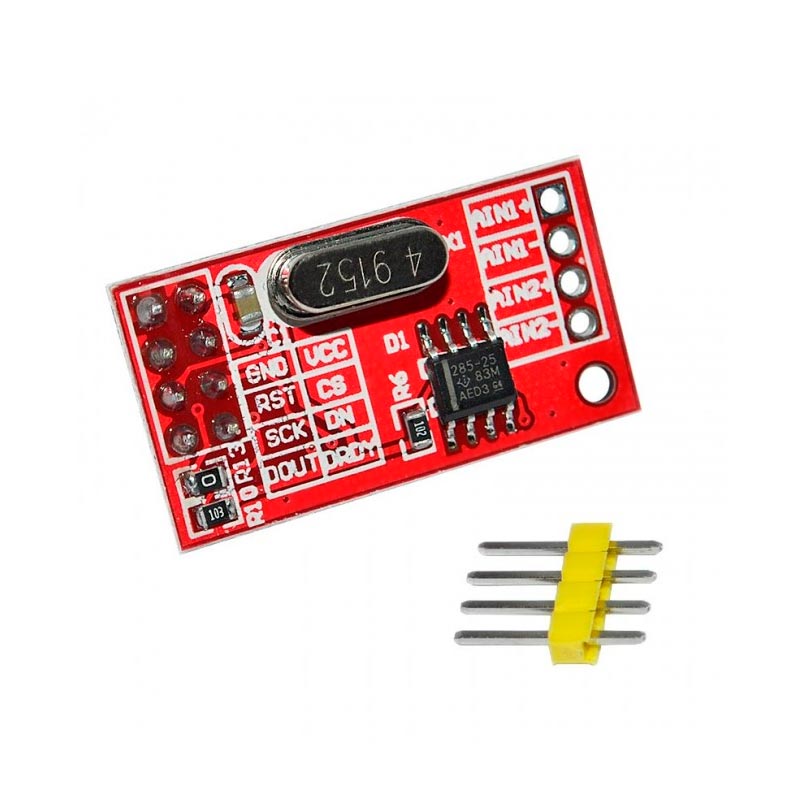

Плата модуля собрана на микросхеме TM7705 (аналог AD7705) и LM285-2.5 в качестве источника опорного напряжения. Микросхема TM7705 представляет собой двухканальный 16-разрядный сигма-дельта АЦП с дифференциальными входами. Коэффициент усиления встроенного программируемого усилителя может составляет от 1 до 128 и может принимать значения 1, 2, 4, 8, 16, 32, 64 и 128.

Подключение:

GND:	общий провод (земля)
VCC:	напряжение питания
RST:	сброс
CS:	выбор чипа
SCK:	линия тактирования
DIN:	входные данные (передача данных от микроконтроллера к АЦП)
DOUT:	выходные данные (передача данных от АЦП к микроконтроллеру)
DRDY:	готовность данных (контролирование состояния АЦП)

Модуль AD7705 работает от однополярного источника питания с напряжением от 4,75 до 5,25 В. Для дополнительного удобства интерфейсный разъем совместим с модулями NRF24L01, что позволяет устанавливать модуль AD7705 непосредственно в разъем для NRF24L01 на отладочной плате микроконтроллера.

Технические характеристики:

Напряжение питания, В	4,75 ... 5,25
Коэффициент нелинейности, %	0,003
Программируемый коэффициент усиления	1 ... 128
Габаритные размеры, мм	30 × 16 × 12
Масса, г	5

---



	Документация TM7705
	Документация AD7705
