Тензорезистивный датчик предназначен для работы в составе весов в качестве преобразователя давления в электрический сигнал. Он также может использоваться для создания датчиков давления или концевых датчиков.

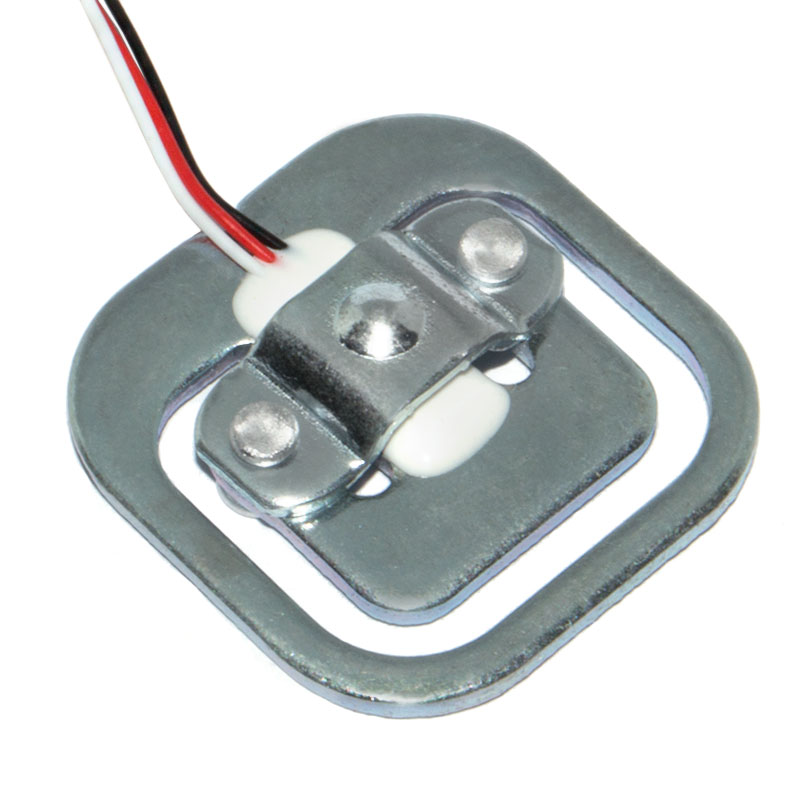

Датчик выполнен из металла в форме квадрата с вырезами, в центре которого находится тензорезистор. При установке, необходимо закрепить боковые стенки, а на центральную часть воздействовать таким образом, чтобы она могла прогибаться под воздействием нагрузки. Датчик имеет два тензорезистора включенных последовательно и образующих полумост. Таким образом можно построить три варианта весов.

По полумостовой схеме с внешними дополняющими резисторами до моста. В этом случае, максимальная измеряемая масса составит 50 кг, а для получения хорошей точности потребуются очень качественные дополняющие резисторы.
По мостовой схеме с применением двух датчиков. В этом случае, максимальная измеряемая масса составит 100 кг, а хорошая точность достигается достаточно просто.
По мостовой схеме с использованием четырёх датчиков. В этом случае, максимальная измеряемая масса составит 200 кг при наилучшей точности измерений.

*Схема электрическая принципиальная тензодатчика 50 кг*

При построении весов с использованием Arduino, можно использовать модуль 24-бит АЦП с усилителем HX711, специально созданный для усиления сигнала тензодатчиков и преобразования его в цифровое значение. С его помощью можно реализовать все три варианта схемотехнического решения.

Технические характеристики:
Предел измерения, кг	50
Нелинейность, %	0,2
Гистерезис, %	0,2
Входное сопротивление, Ом	1000 ± 50
Выходное сопротивление, Ом	1000 ± 50
Влияние температуры на ноль, при изменении на 10°С, %	0,2
Влияние температуры на размах, при изменении на 10°С, %	0,2
Безопасная перегрузка, %	150
Предельная перегрузка, %	200
Габаритные размеры, мм	34 х 34 х 7,8
Масса, г	18,7
