Широкополосный малошумящий высокочастотный усилитель предназначен для усиления радиочастотного сигнала. Наиболее часто такие усилители используются для улучшения качества приёма в FM-вещании, приемниках дистанционного управления для увеличения радиуса действия, в качестве усилителя сигнала кабельного телевидения.

К преимуществам модуля относятся: широкий диапазон рабочих частот от 5 до 6000 МГц, высокий коэффициент усиления, который, в зависимости от частоты находится на уровне около 20 дБ, и низкий уровень шума.

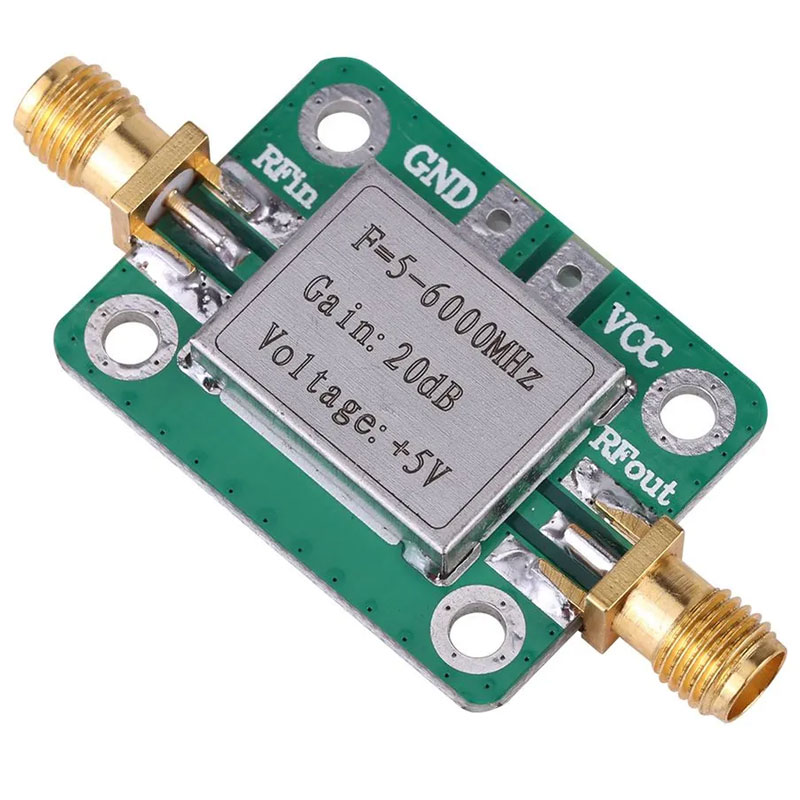

Конструктивно модуль выполнен на плате из стеклотекстолита размерами 34 х 25 мм. По углам имеется четыре крепёжных отверстия под винты М3.

Напряжение питания на модуль подаётся на контактные площадки VCC и GND. Входной и выходной сигнал подключается с использованием разъёмов типа SMA-F. Небольшие габариты и наличие крепёжных отверстий обеспечивают удобство монтажа и подключения в большинстве проектов.

Технические характеристики:
Напряжение питания, В	5
Ток потребления, мА	85
Диапазон рабочих частот, мГц	5 ... 6000
Коэффициент усиления, дБ	20
Выходная мощность, мВт (дБм)	100 (+21)
Габаритные размеры, мм	34 × 21 × 6
Масса, г	6
