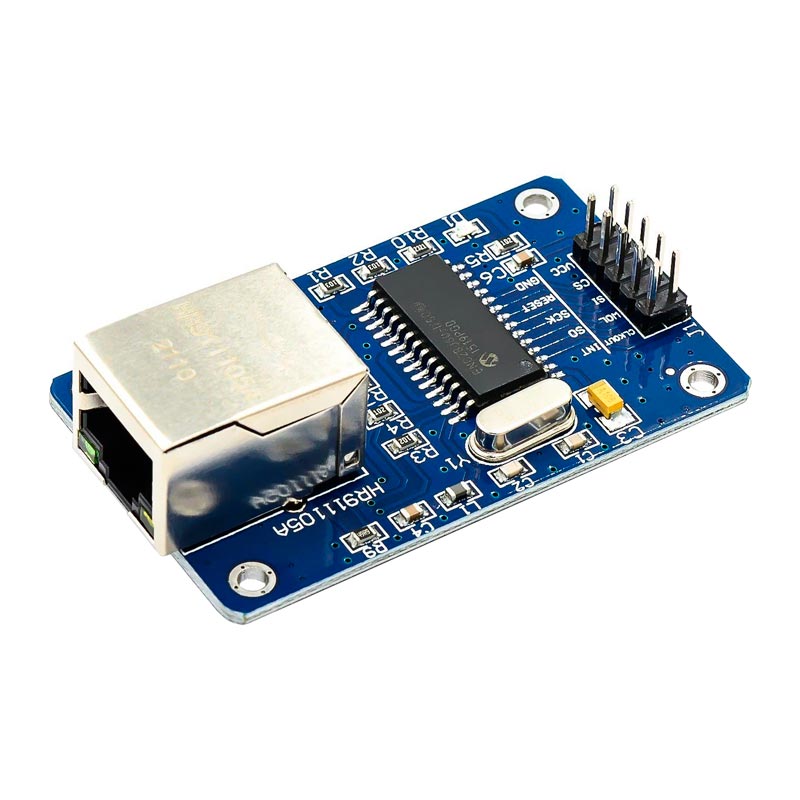

Модуль ENC28J60 Ethernet предназначен для соединения микроконтроллера с сетью Интернет или локальными сетями. Таким образом он может применяться в проектах: умный дом (для дистанционного управления модулями), метеостанция, веб-сервер и др. Для подключения модуля к сети Интернет и локальной сети используется разъем RJ-45 (8P8C).

Модуль собран на микросхеме ENC28J60 компании Microchip. Она содержит встроенные канальный (MAC) и физический (10BASE-T PHY) уровни. Стандарт 10BASE-T позволяет обеспечить скорость передачи данных до 10 Мбит/с при помощи кабеля типа «витая пара». Микросхема ENC28J60 имеет 28 выводов и выполнена в корпусе SSOP.

Модуль подключается к контроллеру с помощью последовательного интерфейса SPI, который необходим для работы с одним ведущим и несколькими ведомыми устройствами. Благодаря ему, от микроконтроллера требуется только передавать пакеты для отправки и забирать принятые через интерфейс SPI. На плате имеется светодиод, который включается при передаче или приеме пакетов.

Модуль хорошо согласуется с микроконтроллерами STM32 и STM8 благодаря напряжению питания одного уровня.

Подключается модуль к контроллеру при помощи 6 выводов. Контакты VCC и GND используются для подключения к плате источника питания. Интерфейс SPI подключается к контактам CS, SCK (вход тактирования), MOSI (передача данных от ведущего устройства к ведомым) и MISO (передача данных от ведомого устройства к ведущему).

На плату можно подавать напряжение от внешних источников питания, платформы Arduino или других микроконтроллерных устройств.

Технические характеристики:
Напряжение питания, В	3,3 ... 5,5
Интерфейс	SPI
Скорость передачи данных, Мбит/с	10
Габаритные размеры, мм	55 x 35 x 17

Схема подключения модуля к Arduino Uno:

Документация ENC28J60
