Модуль A3144 датчик холла

Модуль A3144 представляет собой плату с датчиком Холла, который предназначен для обнаружения магнитного поля. Датчик Холла A3144 можно использовать в качестве контроллера вращения электродвигателя, выключателя, энкодера и т.д.

Плата модуля собрана на базе датчика A3144 и компаратора LM393, работающего в режиме триггера Шмитта. Датчик представляет собой монолитную интегральную микросхему в трёхвыводном пластиковом корпусе, работающую на эффекте Холла, согласно которому при воздействии магнитного поля на проводник, по которому проходит электрический ток, на концах проводника возникает разность напряжений при протекании тока, перпендикулярного полю. Выход датчика может принимать два состояния, определяющие наличие или отсутствие магнитного поля. При воздействии магнитного поля на датчик, на его выходе появляется низкий уровень сигнала, соответственно при отсутствии магнитного поля на выходе датчика Холла присутствует сигнал логической единицы.

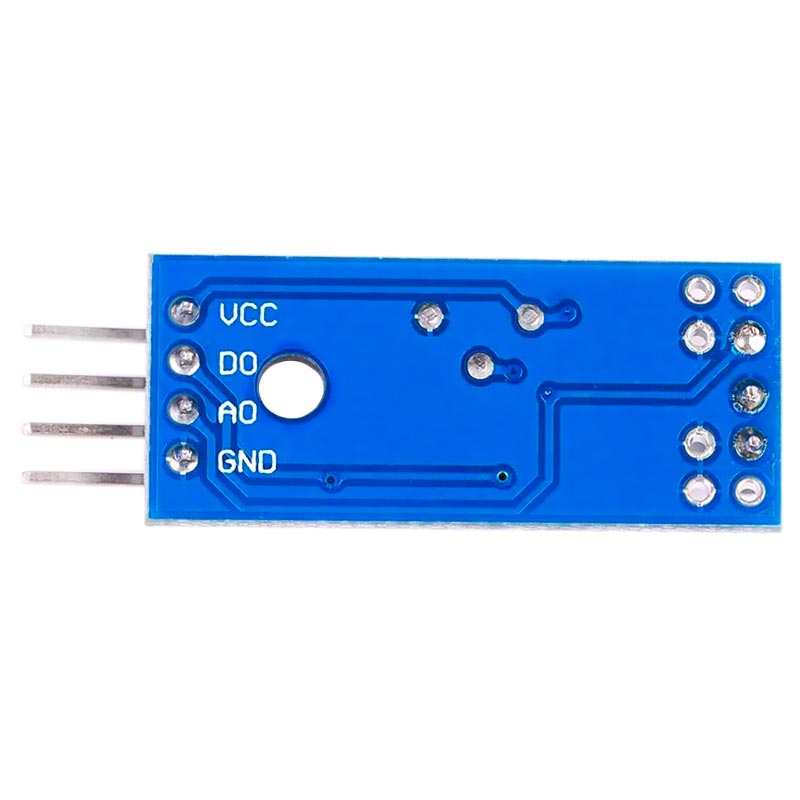

Подключение:

VCC:	Положительный провод питания
GND:	Общий провод (земля)
A0:	Аналоговый выход
D0:	Цифровой выход

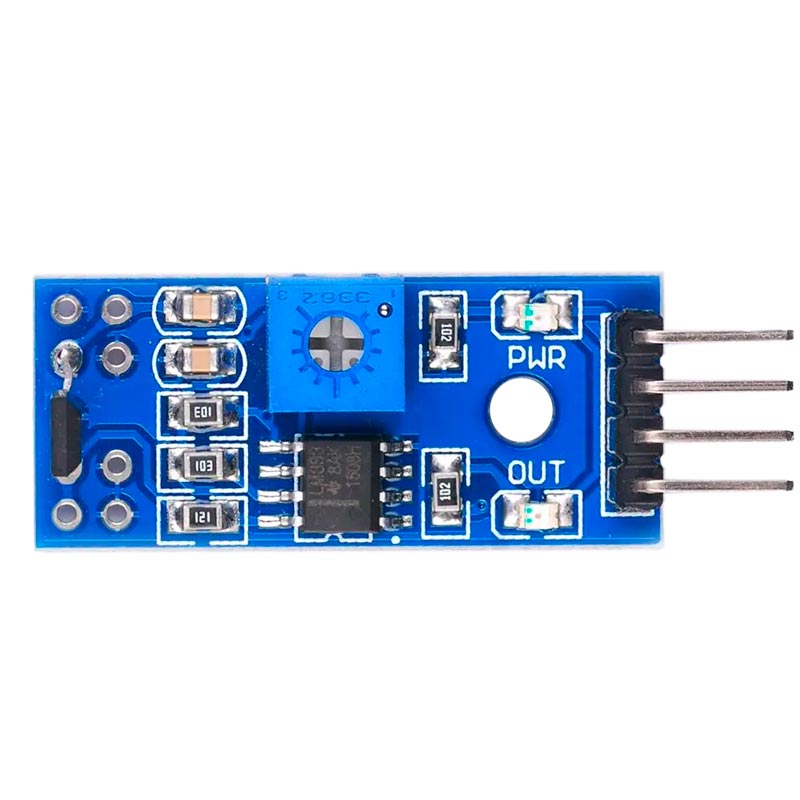

На плате модуля расположены два светодиода. Один отображает наличие питающего напряжения, а второй - магнитного поля.

Технические характеристики:

Напряжение питания, В	3,8 ... 24
Максимальный выходной ток, мА	50
Габаритные размеры, мм	37 × 14 × 9
Масса, г	2,4



---
