Понижающий преобразователь MINI-360 MP1482DS с 4,75...18 до 1...15 вольт

Код товара: 63605

В наличии 290 шт.

1+

39,00 ₽

20+

37,00 ₽

50+

35,20 ₽

Количество:

Описание

Модуль HX-MINI-360 MP1482DS представляет собой регулируемый понижающий преобразователь напряжения постоянного тока. Благодаря компактным размерам, его можно использовать для питания видеорегистраторов, сетевого оборудования и т.п.

Модуль собран на основе микросхемы MP1482DS, которая представляет собой монолитный синхронный понижающий регулятор. Кроме того, она включает в себя два МОП-транзистора с сопротивлением перехода по 130 миллиОм и обеспечивает постоянный ток нагрузки 2 А при широком диапазоне входного напряжения от 4,75 В до 18 В. Выходное напряжение может регулироваться от 1 до 15 В. Частота переключения достаточно высока и составляет 340 кГц, за счет чего имеется возможность получить большие значения выходного тока нагрузки при весьма малых габаритах. Максимальный кратковременный ток преобразователя составляет 2 А. При нагрузке тока до 1,2 А микросхема практически не нагревается. На плате имеется подстроечный резистор для установки выходного напряжения. Микросхема имеет защиту от перегрева при достижении кристаллом температуры 160 °C.

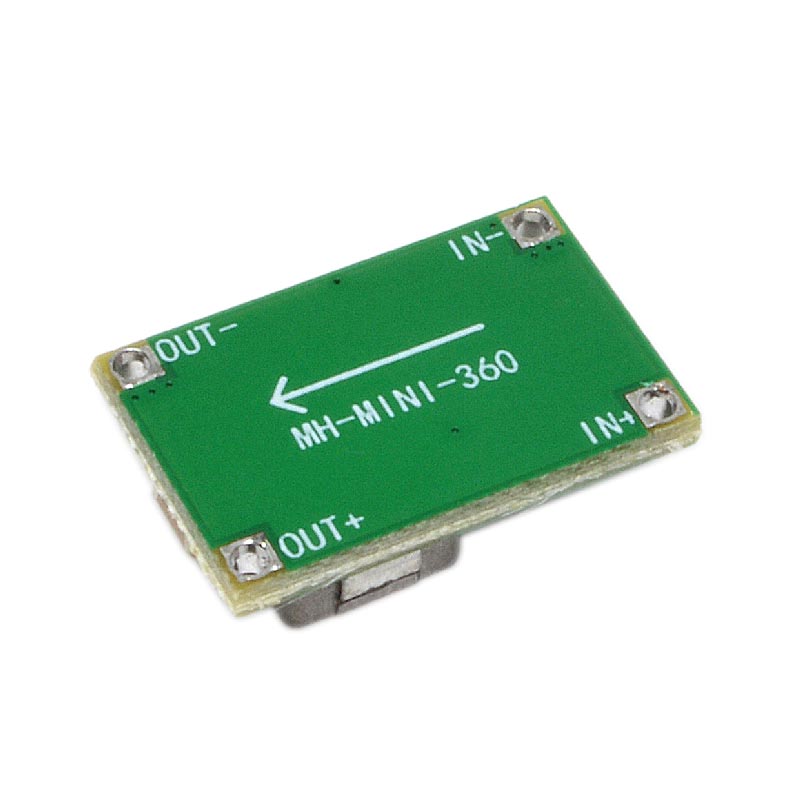

Подключение:
IN+ : входное напряжение 4,75 - 18 В
IN– : «земля»
OUT+: выходное напряжение 1 - 15 В
OUT–: «земля»
Обратите внимание, что модуль не имеет защиты от переполюсовки. При необходимости можно установить диод Шоттки на вход платы, который предохранит от неправильной полярности.



Технические характеристики:
Входное напряжение, В 4,75 ... 18
Выходное напряжение, В 1 ... 17
Максимальный пиковый выходной ток, А 2
Максимальный рабочий выходной ток, А 1,8
КПД, % 95
Частота ШИМ, кГц 340
Рабочая температура, °C -40 ... +85
Габаритные размеры, мм 17 x 11 x 4,4
Масса, г 1,7
