Понижающий преобразователь MINI-360 MP2307DN с 4,75...23 до 1...17 вольт

Модуль MINI-360 MP2307DN представляет собой регулируемый понижающий преобразователь напряжения постоянного тока. Благодаря компактным размерам, его можно использовать для питания видеорегистраторов, сетевого оборудования и т.п.

Модуль собран на основе микросхемы MP2307DN, которая представляет собой монолитный синхронный понижающий регулятор. Кроме того, она включает в себя два МОП-транзистора с сопротивлением перехода по 130 миллиОм и обеспечивает постоянный ток нагрузки 2 А при широком диапазоне входного напряжения от 4,75 В до 23 В. Выходное напряжение может регулироваться от 1 до 17 В. Частота переключения достаточно высока и составляет 340 кГц, за счет чего имеется возможность получить большие значения выходного тока нагрузки при весьма малых габаритах. Максимальный кратковременный ток преобразователя составляет 3 А. При нагрузке тока до 1,2 А микросхема практически не нагревается. На плате имеется подстроечный резистор для установки выходного напряжения. Микросхема имеет защиту от перегрева при достижении кристаллом температуры 160 °C.

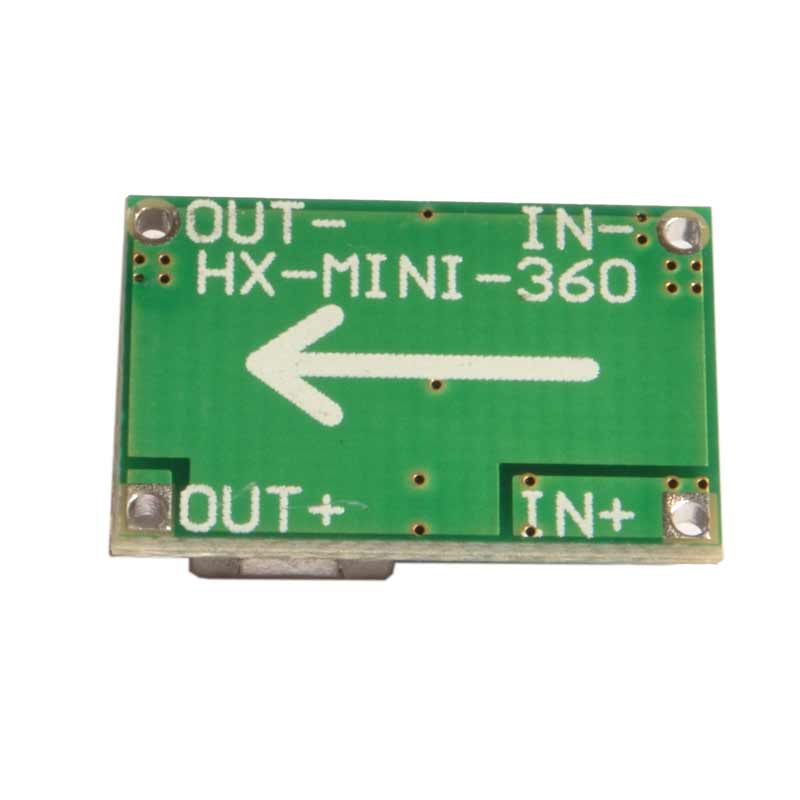

Подключение:

IN+ :	входное напряжение 4,75 - 18 В
IN– :	«земля»
OUT+:	выходное напряжение 1 - 15 В
OUT–:	«земля»

Обратите внимание, что модуль не имеет защиты от переполюсовки. При необходимости можно установить диод Шоттки на вход платы, который предохранит от неправильной полярности.
