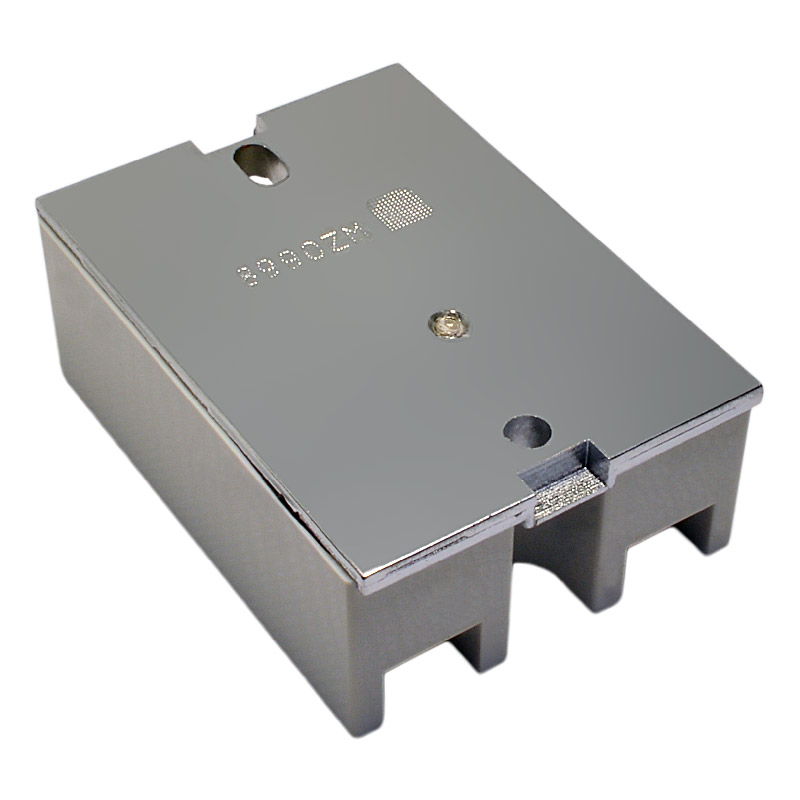

Реле твердотельное SSR-40DA FQFER (FOTEK)

Это реле является одним из самых востребованных на рынке, поскольку это мощное и не дорогое устройство для управления силовыми нагрузками. Электронное реле гальванически развязано от силовой части устройства и им можно управлять непосредственно с выхода контроллера Arduino. Внутренний силовой ключ этого устройства, имеет детектор перехода через ноль, за счет чего реле не создает помех в сети 220 В, при включении и выключении нагрузки.



Сегодня в бытовой электрике и промышленной автоматике происходит интенсивная замена обычных электромагнитных реле и пускателей на их электронные твердотельные аналоги.

Твердотельное реле – модульный полупроводниковый прибор, содержащий мощный силовой ключ на симисторе в качестве элемента коммутации. Они применяются для замены традиционных электромагнитных реле и контакторов.

Управление переключением осуществляется сигналом постоянного тока 3-32 В.

При выборе твердотельного реле следует учесть три локальных фактора, из-за которых реле могут быть разрушены:



• перенапряжение;
• перегрузки по току (в том числе короткое замыкание);
• перегрев из-за недостаточного отвода тепла.


В качестве защиты от перенапряжения следует ставить варисторы, особенно при применении твердотельных реле для пуска электродвигателей. Для большинства реле этого типа действует требование, что температура основания не должна превышать 60-80°С. Для этого может потребоваться дополнительный теплоотвод. Так, например, при токе нагрузки более 5 А, твердотельные реле должны устанавливаться на радиатор с использованием теплопроводящей пасты, заполняющей воздушные пустоты между поверхностью радиатора и основанием реле. При токе нагрузки более 20-25А может потребоваться использование принудительной воздушной вентиляции.

Технические характеристики:

Управляющее напряжение, В	3 ... 32
Напряжение включения, В	>2,4
Напряжение выключения, В	<1
Номинальное напряжение нагрузки, В	24 ... 380
Пиковое напряжение, В	1200
Номинальный ток нагрузки, А	40
Максимальный кратковременный ток (в течении 1 периода), А	410
Ток утечки, мА	3
Время отклика на входной сигнал, мс	≤10
Диэлектрическая прочность, кВ	>2,5
Сопротивление изоляции, МОм	>500
Диапазон рабочих температур, °С	-20 ... +80

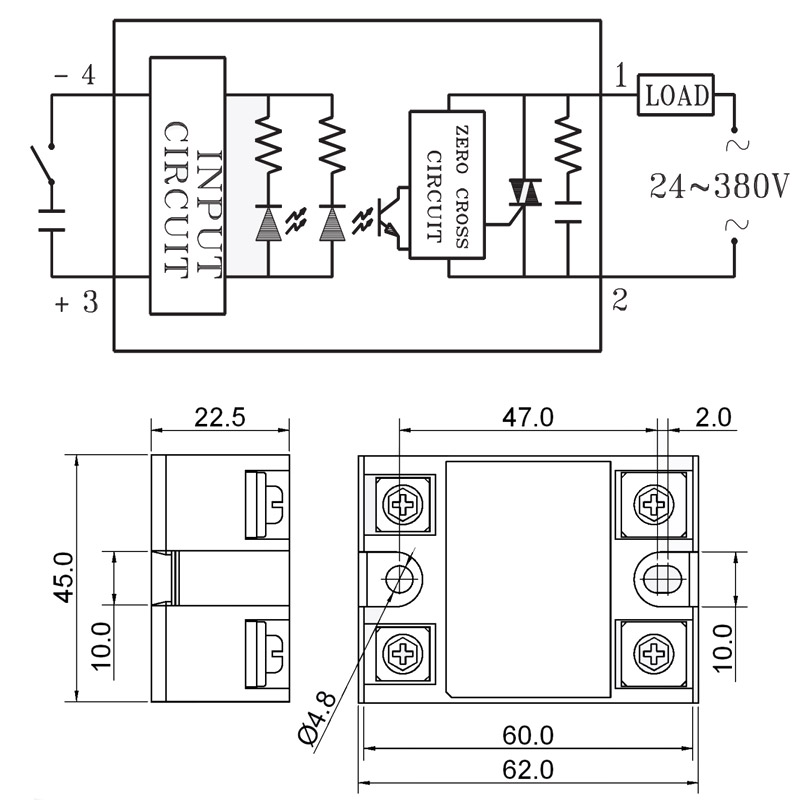

Габаритные размеры, мм	60 × 45 × 22,5
Масса, г	106



---



	Документация SSR-40DA
	Твердотельные реле серии SSR. Руководство пользователя на русском языке
