Повышающий преобразователь XL6019 с 3...35 до 5...40 вольт 2А

Модуль XL6019 представляет собой высокоэффективный повышающий импульсный стабилизатор напряжения. Входное напряжение может находиться в диапазоне от 3 до 35 В. Выходное напряжение регулируется в диапазоне от 5 до 40 В. Для стабильной работы преобразователя необходимо чтобы входное напряжение было на 1,5 - 2 В ниже выходного. Максимальный выходной ток - 2 А.

Схема преобразователя основана на базе микросхемы XL6019E1, которая  выполнена в корпусе TO263-5L и имеет 5 выводов. Она имеет защиту от перегрева и ограничение рабочего тока, но защита от переполюсовки отсутствует. Максимальное значение тока нагрузки составляет 2А. Частота преобразования конвертера - 180 кГц. КПД преобразователя достигает 92%. Регулировка выходного напряжения постоянного тока конвертера осуществляется с помощью многооборотного подстроечного резистора сопротивлением 10 кОм. При работе с нагрузкой близкой к максимальному значению входного тока 5 А необходимо установить дополнительное охлаждение (радиатор).

Перед подключением устройства к выходу модуля, необходимо подсоединить внешний источник питания ко входным клеммам с помощью пайки и настроить выходное напряжение модуля.



---

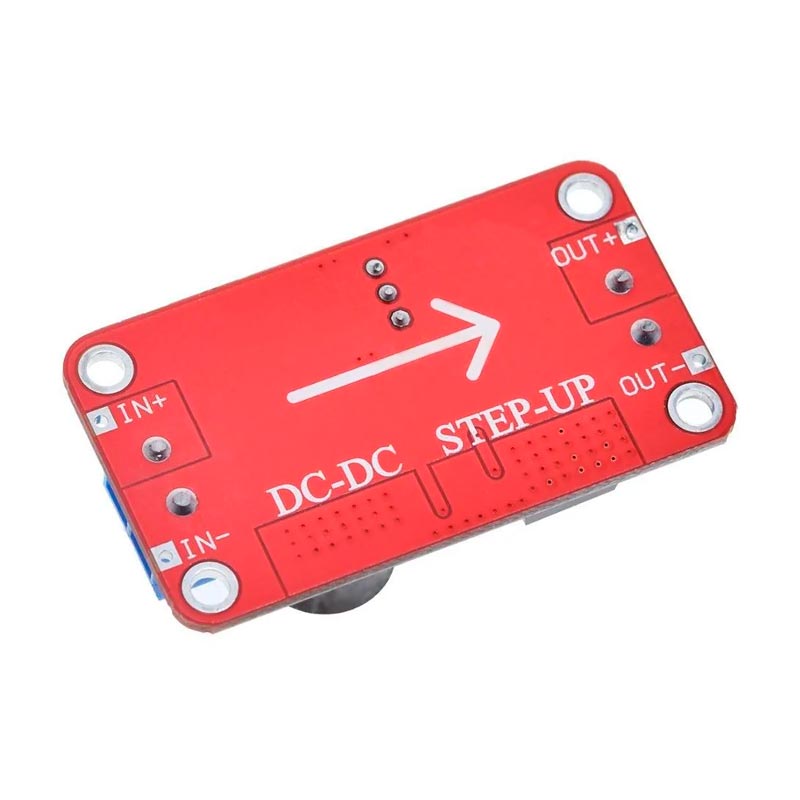

Подключение:

IN+:	плюс входного напряжения 3 - 35 В
IN–:	минус входного напряжения 3 - 35 В
OUT+:	плюс выходного напряжения 5 - 40 В
OUT–:	минус выходного напряжения 5 - 40 В

При подключении внешнего источника питания необходимо помнить, что значение входного напряжения должно быть ниже выходного напряжения. Диапазон входного напряжения постоянного тока составляет от 3 до 32 В, а выходного напряжения от 5 до 35 В.

Микросхема XL6019 обладает рядом преимуществ по сравнению со своим предшественником LM2577: встроенный полевой транзистор (LM2577 имеет биполярный транзистор), на порядок выше частота преобразования, наличие частотной компенсации, увеличенный максимальный ток нагрузки и т.д.

---

---

* ⚠Обратите внимание, что ток нагрузки 2А достижим не всегда. Максимальный выходной ток зависит от входного и установленного выходного напряжения. Ниже приведена оценочная таблица с наиболее популярными входными и выходными параметрами:

Входное напряжение, В	Выходное напряжение, В	Максимальный выходной ток, А
5	12	1,0
11	12	1,5
12	24	1,25
22	24	2,0
10	36	0,6
24	36	1,5
32	36	1,8
