TP4054, SOT-23-5, микросхема программируемого контроллера заряда литий-ионного аккумулятора
Код товара: 31203
Ожидается поступление: 28.10.2026
1+
4,00 ₽
10+
3,60 ₽
25+
2,79 ₽
Количество:
Сообщить о наличии
Цены актуальны на: 05.09.2026
Код товара: 31203
Ожидается поступление: 28.10.2026
1+
4,00 ₽
10+
3,60 ₽
25+
2,79 ₽
Количество:
Цены актуальны на: 05.09.2026
Микросхема TP4054 представляет собой специализированное устройство управления зарядом одного литий-ионного аккумулятора. Заряд осуществляется по алгоритму постоянного тока и постоянного напряжения. Микросхема предназначена для применения в малогабаритных устройствах с аккумуляторным питанием, в том числе в мобильной аппаратуре, устройствах Bluetooth и портативной электронной аппаратуре.
В составе микросхемы имеются силовой МОП-транзистор, схема регулирования зарядного тока и схема теплового ограничения. Применение внешнего силового транзистора, измерительного резистора и блокирующего диода не требуется. Конечное напряжение заряда установлено равным 4,2 В с точностью ±1 %. Максимальный устанавливаемый ток заряда составляет около 500 мА.
При напряжении аккумулятора ниже 2,9 В микросхема переходит в режим предварительного заряда с током около 1/10 установленного. После повышения напряжения аккумулятора выше 2,9 В устанавливается режим заряда постоянным током. При достижении напряжения 4,2 В осуществляется переход к режиму постоянного напряжения, при котором зарядный ток постепенно уменьшается. При снижении тока до 1/10 установленного значения цикл заряда завершается.
Значение зарядного тока устанавливается внешним резистором RPROG, подключаемым между выводом PROG и общим проводом. Номинальный ток определяется величиной сопротивления согласно таблице:
| RPROG, кОм | Зарядный ток, мА |
|---|---|
| 1,4 | 600 |
| 2,0 | 500 |
| 2,2 | 400 |
| 3,0 | 300 |
| 5,0 | 200 |
| 10 | 100 |
Значение 500 мА является предельным током, указанным в разделе максимальных параметров; поэтому режим 600 мА, приведённый в таблице зависимости RPROG, не следует рассматривать как допустимый номинальный режим эксплуатации без соответствующего подтверждения изготовителя.
Микросхема снабжена схемой теплового ограничения. При повышении температуры кристалла примерно до 120 °C зарядный ток автоматически уменьшается, что ограничивает дальнейший нагрев микросхемы.
Предусмотрена защита от обратного подключения аккумулятора. При неправильной полярности аккумулятора зарядный ток прекращается, а микросхема переходит в защитное состояние. Для работы защиты напряжение питания при обратном подключении аккумулятора рекомендуется поддерживать около 5 В и не превышать 8 В.
Вывод CHRG представляет собой выход с открытым стоком и предназначен для индикации состояния заряда. Во время заряда вывод устанавливается в состояние низкого уровня. После окончания заряда вывод переходит в высокоомное состояние. При отсутствии аккумулятора формируется импульсный сигнал индикации.
Микросхема может быть переведена в выключенное состояние посредством вывода PROG. При повышении напряжения на этом выводе до порога отключения около 1,21 В заряд прекращается, а входной ток снижается до десятков микроампер.
Назначение выводов
| Вывод | Обозначение | Назначение |
|---|---|---|
| 1 | CHRG | выход индикации состояния заряда, открытый сток |
| 2 | GND | общий вывод |
| 3 | BAT | выход зарядного тока, подключение аккумулятора |
| 4 | VCC | вход напряжения питания |
| 5 | PROG | установка и контроль зарядного тока, отключение |
| Напряжение питания, В | 4,2 … 6,5 |
| Максимальное входное напряжение, В | 7 |
| Максимальный ток вывода BAT, мА | 500 |
| Максимальная рассеиваемая мощность | 250 |
| Напряжение окончания заряда, В | 4,2 |
| Точность напряжения заряда, % | ±1 |
| Максимальный ток заряда, мА | 500 |
| Порог предварительного заряда, В | 2,9 |
| Ток предварительного заряда | 1/10 установленного тока |
| Порог теплового ограничения, °С | 120 |
| Защита от обратного подключения аккумулятора | есть |
| Ток в режиме отключения, мкА | 25 … 50 |
|
Диапазон рабочих температур, °С |
−40 … +85 °C |
| Температура хранения, °С | −65 … +125 °C |
| Корпус | SOT-23-5L |

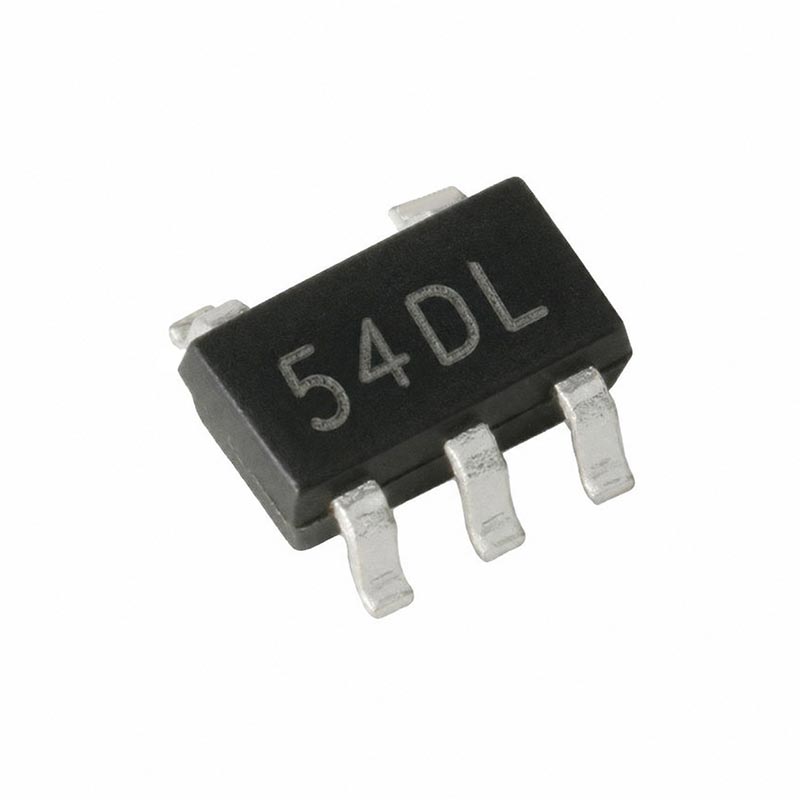

| Маркировка | 54DL |
Предельные параметры и электрические характеристики приведены в технической документации TP4054. Значения напряжения питания 4,2…6,5 В относятся к рабочему диапазону, тогда как 7 В является предельным значением, превышение которого может привести к повреждению микросхемы.
Микросхема выполнена в пятивыводном корпусе SOT-23-5L. Габаритные размеры корпуса составляют приблизительно 2,82…3,02 × 2,65…2,95 мм, шаг выводов - 0,95 мм.
 |
Документация TP4054 |
