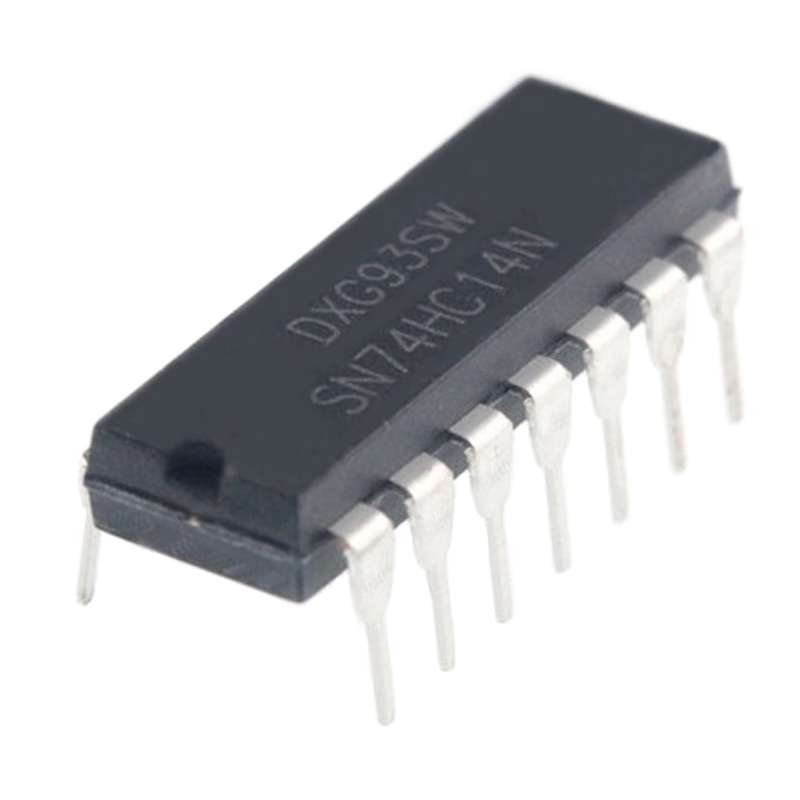

Микросхема 74HC14N DIP-14

74HC14N (DIP-14) - это микросхема логики CMOS-серии 74HC, содержащая 6 инверторов с триггером Шмитта на входе.



---



• Корпус: DIP-14 (Dual In-line Package, 14 выводов)
• Тип: 6 × инвертирующих логических элементов НЕ с гистерезисом (Schmitt-trigger inputs)
• Питание: от 2 В до 6 В (типично 5 В или 3.3 В)
• Логика: CMOS (низкое энергопотребление, высокая помехоустойчивость)
• Особенности: устойчивость к шуму и медленным фронтам сигнала благодаря гистерезису (~0.9–1.5 В при 5 В питании)
• Выходной ток: до ±25 мА (зависит от напряжения питания)
• Скорость: задержка распространения ~8–12 нс при 5 В



---


Применение:



• Формирование цифровых сигналов
• Подавление дребезга кнопок/реле
• Преобразование аналоговых или зашумлённых сигналов в чёткие цифровые
• Генераторы на основе RC-цепочек


✅ Отличается от 74LS14 более широким диапазоном питания, меньшим потреблением и совместимостью с 3.3 В системами.



✅ Идеально подходит для учебных проектов, прототипирования и применения в цифровых схемах с повышенными требованиями к помехоустойчивости.
