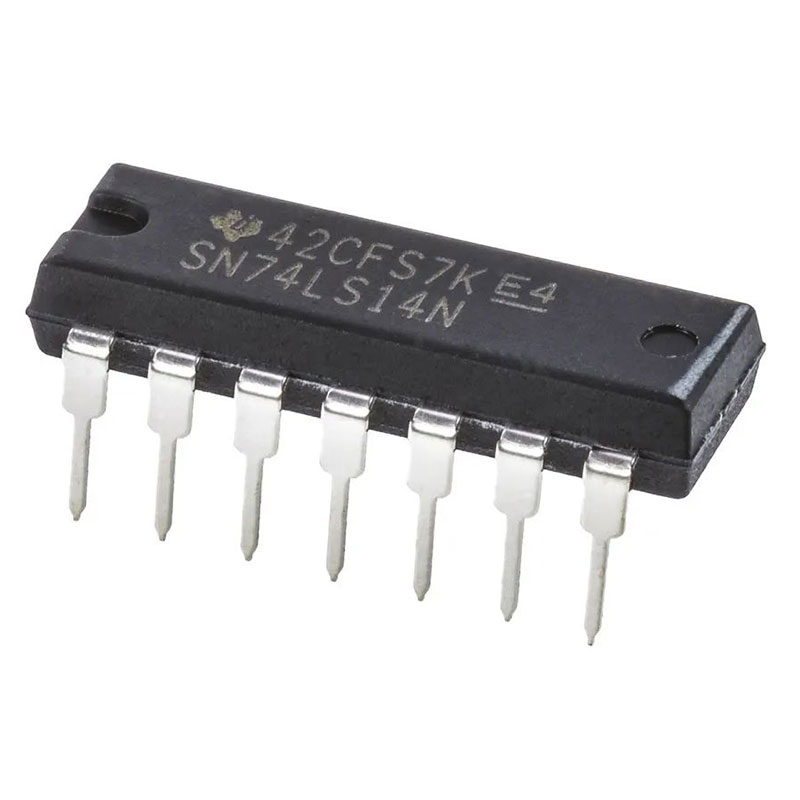

Микросхема 74LS14N DIP-14

74LS14 (DIP-14) - это интегральная микросхема из семейства TTL-логики серии 74LS (Low-power Schottky), содержащая шесть независимых инвертирующих логических элементов «НЕ», каждый из которых оснащён входом с триггером Шмитта. Благодаря гистерезису на входе, микросхема устойчива к шумам и способна преобразовывать медленно меняющиеся или зашумлённые сигналы в чёткие цифровые импульсы.



Микросхема выпускается в корпусе DIP-14 - стандартном 14-выводном корпусе для монтажа через отверстия, что делает её удобной для использования на макетных платах, в учебных целях и в промышленных схемах с классической сквозной установкой компонентов.



Питание микросхемы - номинальное +5 В, с допустимым диапазоном от 4,75 В до 5,25 В, что является типичным напряжением для всех TTL-устройств. Потребляемая мощность на один элемент составляет около 1–2 мВт, что соответствует низкому энергопотреблению по меркам TTL-логики.



Выходные характеристики: микросхема может «выдавать» (sink) до 8 мА тока в низком состоянии и «принимать» (source) до 0,4 мА в высоком. Это означает, что она лучше подходит для управления нагрузками, подключёнными к питанию (например, светодиодами через резистор к VCC).



Задержка распространения сигнала составляет в среднем 9–15 наносекунд, что делает 74LS14 достаточно быстрой для большинства цифровых приложений своего времени.



Особенностью микросхемы является гистерезис на входе - разница между порогами срабатывания при нарастании и спаде сигнала (обычно около 0,8–1,2 В при питании 5 В). Это позволяет надёжно подавлять дребезг контактов, шумы в линиях и работать даже с аналоговыми сигналами, например, от датчиков.



---



Типичные применения:



• Устранение дребезга механических кнопок и реле;
• Формирование прямоугольных импульсов из синусоидальных, треугольных или шумных сигналов;
• Построение простых генераторов на основе RC-цепочек;
• Буферизация и инверсия цифровых сигналов в системах с повышенными требованиями к помехоустойчивости.



---



74LS14 представляет классический компонент цифровой электроники, широко используемый в промышленности, обучении и радиолюбительской практике с 1970-х годов по настоящее время.
