Понижающий преобразователь XL4005 с 5...32 до 0,8...30V 5A

Преобразователь XL4005 предназначен для понижения и стабилизации напряжения постоянного тока. Основными преимуществами данного модуля являются: небольшие размеры платы, не требует громоздких радиаторов и обладает высоким КПД. Модуль можно использовать для питания схем с большим падением напряжения, зарядки аккумуляторов, конструирования лабораторного блока питания и т.д. Модуль является улучшенным аналогом понижающего преобразователя LM2596S.

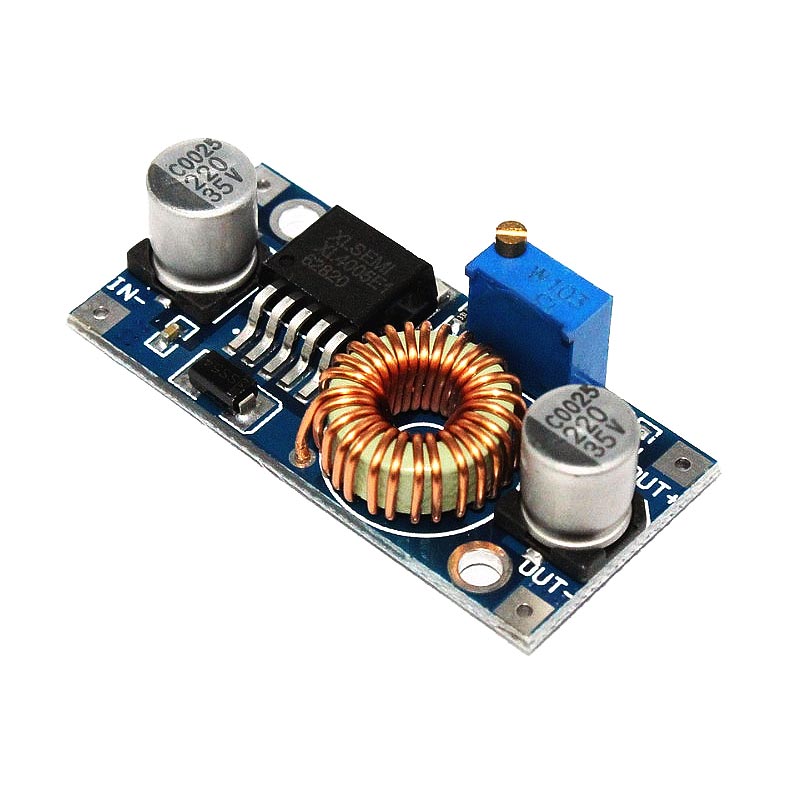

Конструктивно модуль собран на плате из текстолита размерами 45×21 мм. Микросхема XL4005E1 имеет 5 выводов и выполнена в корпусе TO-263. Её диапазон входного напряжения составляет от 5 до 32 В, а выходное регулируется в диапазоне от 0,8 до 30 В. Для установки выходного напряжения в модуле применен многооборотный подстроечный резистор, обеспечивающий высокую точность регулировки. Ток нагрузки может достигать 5 А. Однако следует отметить, что при нагрузке более 3,5 А, необходимо установить радиатор, для которого на обратной стороне платы предусмотрено место.



---

Подключение:

IN+:	входное напряжение
IN-:	общий провод («земля») источника питания
OUT+:	выходное напряжение
OUT-:	общий провод («земля») устройства

Микросхема XL4005E1 имеет встроенную защиту от короткого замыкания и перегрева, которая срабатывает при достижении температуры 125 °C.

Обратите внимание на то, что модуль не имеет защиты от переполюсовки.

Выходное напряжение нового модуля, как правило, составляет около 24 Вольт. Поэтому, если Вы используете низкое входное напряжение, то при первом включении может понадобиться сделать достаточно большое количество оборотов регулятора до начала регулировки. Например, при входном напряжении 12 вольт регулировка начинается после 6-7 оборотов резистора против часовой стрелки.
