Понижающий преобразователь LM2596S с 3,2...40 до 1,25...35 вольт 3A

Код товара: 63608

В наличии 300 шт.

1+

59,00 ₽

19+

55,40 ₽

32+

52,80 ₽

Количество:

Описание

Высокоэффективный понижающий модуль LM2596 предназначен для преобразования входного напряжения от источника питания в более низкое выходное напряжение. Он может работать с напряжением входа до 40 В и выходным напряжением от 1,25 до 35 В.

Модуль имеет высокую эффективность преобразования, что позволяет ему работать без перегрева при больших токах. Он также имеет защиту от перегрузки и короткого замыкания, что делает его безопасным в использовании.

Компактный размер модуля и его простота в использовании делают LM2596 одним из наиболее популярных понижающих модулей на рынке.

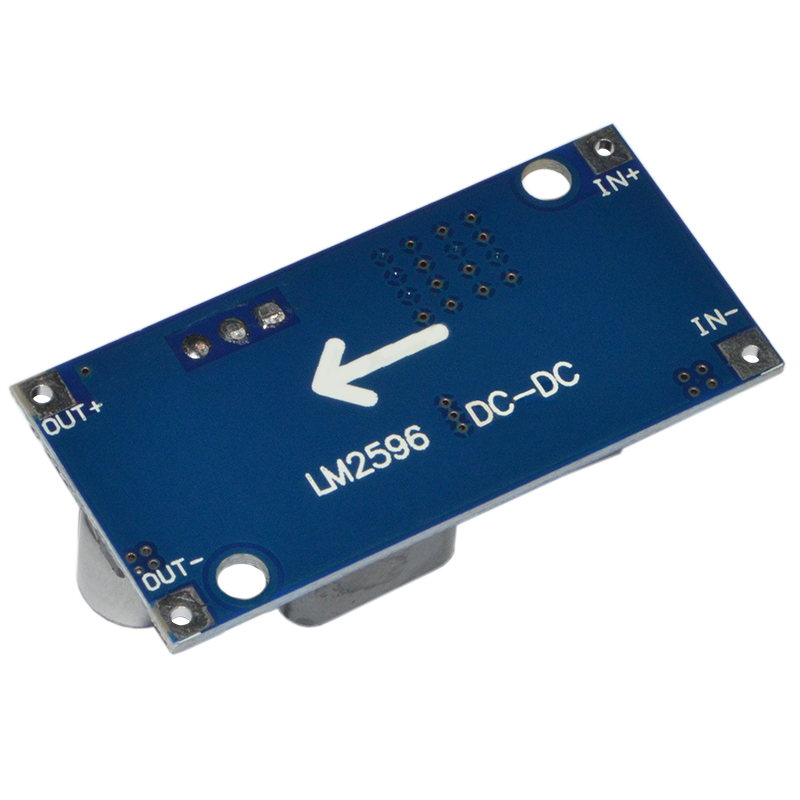

Конструктивно модуль выполнен на плате из стеклотекстолита размерами 45 х 21 мм. Схема спроектирована на основе микросхемы LM2596S. Микросхема LM2596S представляет собой понижающий импульсный преобразователь напряжения, имеющая 5 выводов и выполненная в корпусе TO-263 для поверхностного монтажа. Максимальное значение тока нагрузки без дополнительного охлаждения составляет 2 А. При значении выходной мощности, превышающей значение 10 Вт, необходимо установить радиатор. Теплоотвод крепится к корпусу микросхемы. После подключения дополнительного охлаждения максимальный выходной ток может достигать 3 А, а выходная мощность до 15 Вт. Коэффициент полезного действия преобразователя может достигать 92%. Регулировка выходного напряжения конвертера напряжения осуществляется с помощью многооборотного подстроечного резистора.

Микросхема имеет защиту от короткого замыкания и перегрева при достижении температуры кристалла 150 °C.
Подключение:
IN+ : входное напряжение 4,5 – 40 В
IN–: общий провод, земля
OUT+: выходное напряжение 1,5 – 35 В
OUT–: общий провод нагрузки

Обратите внимание, что это понижающий преобразователь, поэтому на входное напряжение преобразуется в более низкое. Выходное напряжение должно быть установлено более чем на 1,5 вольта ниже входного.



Чтобы отрегулировать напряжение, нужно выполнить несколько шагов:



  • Подключите преобразователь к источнику питания.
  • Подключите вольтметр к выходу преобразователя.
  • Отрегулируйте выходное напряжение с помощью небольшой отвертки до нужной величины. Не бойтесь поворачивать движок в обоих направлениях, чтобы почувствовать, как с ним работать. Иногда при первом использовании преобразователя придется повернуть винт резистора на 5-10 полных оборотов, чтобы началось изменение напряжения.
  • Теперь, когда напряжение установлено, вместо мультиметра подключите устройство или модуль, который вы хотите запитать.




Технические характеристики:
Входное напряжение, В 4,5 ... 40
Выходное напряжение, В 1,5 ... 35
Частота преобразования, кГц 150
КПД, % 92
Рабочий диапазон температур, °C -40 ... +125
Выходной ток, А 2 (3 с дополнительным охлаждением)
Выходная мощность, Вт 10 (15 с дополнительным охлаждением)
Габаритные размеры, мм 45 х 21 х 14
Масса, г 12
