Понижающий регулируемый преобразователь
LM2596HVS предназначен для преобразования входного напряжения от источника питания в более низкое выходное напряжение. Этот конвертер обладает более широким диапазоном входного и выходного напряжения, по сравнению с модулем на
LM2596S. Его можно использовать как блок питания, источник питания для устройств, аккумуляторов, питания мощных светодиодов и т.д.

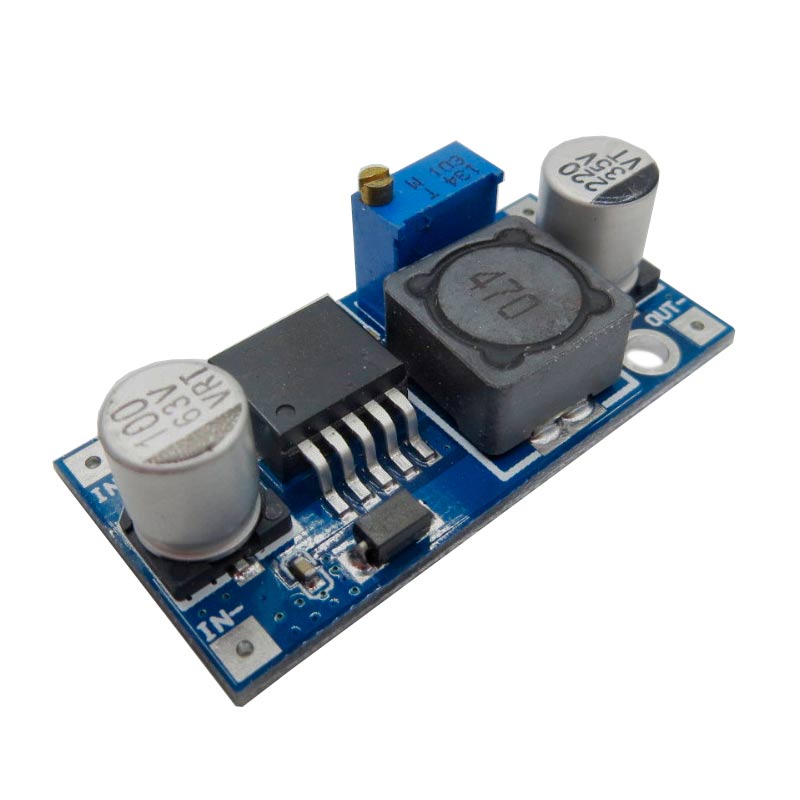

Модуль собран печатной плате из текстолита размером 43 х 21 мм на базе микросхемы
LM2596HVS, которая представляет собой монолитный импульсный понижающий преобразователь напряжения компании Texas Instruments с частотой переключения 150 кГц. Регулируется выходное напряжения преобразователя с помощью многооборотного построечного резистора сопротивлением 10 кОм. Одной из особенностей импульсного преобразователя является высокий КПД (коэффициент полезного действия), который может достигать 92%. Максимальный ток нагрузки при установленном радиаторе составляет 3 А.
При использовании питания нагрузки мощностью более 10 Вт рекомендуется установить дополнительное охлаждение. В качестве охлаждения можно использовать радиатор. Крепится радиатор к корпусу микросхемы с помощью теплопроводящей пасты. При установке необходимо соблюдать изоляцию токопроводящих компонентов от радиатора.
Микросхема имеет защиту от короткого замыкания и перегрева (срабатывает при 150 °C). Также имеет ограничение силы тока на выходе.
Подключение:
IN+ : |
положительный контакт входного напряжения |
IN–: |
отрицательный контакт входного напряжения |
OUT+: |
положительный контакт выходного напряжения |
OUT–: |
отрицательный контакт выходного напряжения |
Диапазон входного напряжения составляет от 4,5 до 48 В, а выходного напряжения постоянного тока от 3 до 35 В. Выходное напряжение модуля должно быть меньше значения входного напряжения, так как модуль не имеет функции повышения напряжения.
Технические характеристики:
Входное напряжение, В |
4,5 ... 48 |
Выходное напряжение, В |
3 ... 35 |
Частота преобразования, кГц |
150 |
КПД, % |
92 |
Рабочий диапазон температур, °C |
-40 ... +125 |
Выходной ток, А |
2 (3 с дополнительным охлаждением) |
Выходная мощность, Вт |
10 (15 с дополнительным охлаждением) |
Габаритные размеры, мм |
43 х 21 х 14 |
Масса, г |
12 |
