Модуль с герконом

Модуль с герконом предназначен для контроля работы различных подвижных механизмов, снабженным магнитом. Он реагирует на постоянное магнитное поле, создаваемое расположенным вблизи небольшим магнитом. Геркон (герметичный контакт) - это электромеханическое устройство, состоящее из двух контактов, заключенных в стеклянную герметичную капсулу, заполненную инертным газом. При наличии рядом постоянного либо электрического магнита контакты геркона соединяются друг с другом, при этом на выходе датчика появляется сигнал и включается светодиодный индикатор.

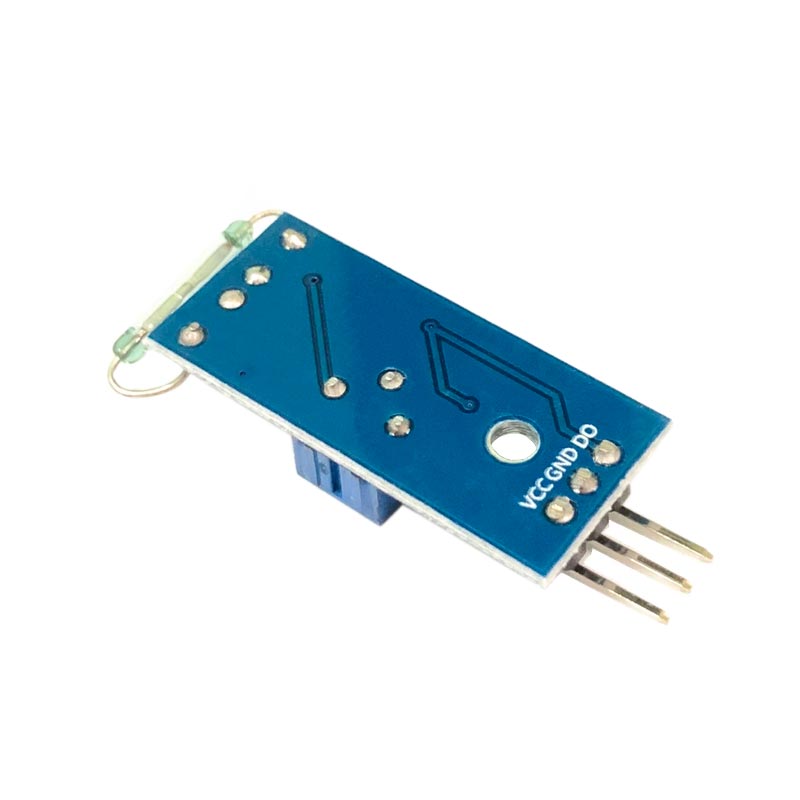

Модуль собран на плате габаритами 32×14 мм и, кроме геркона содержит компаратор LM393, точно такой же как в фотодатчике освещенности с фоторезистором, инфракрасном датчике препятствий, датчике температуры с терморезистором и многих других. В качестве датчика используется геркон с нормально разомкнутым контактом. При прикладывании магнита к стеклянной трубке, под действием силовых линий магнитного поля две контактных пластины притягиваются друг к другу. Убираем магнит и магнитная сила исчезает, два проводника размыкаются из-за их собственной упругости и цепь разрывается. Расстояние срабатывания составляет около 1,5 см.



---

Подключение:

VCC:	положительный контакт напряжения питания
GND:	общий провод (земля)
DО:	цифровой выход

Светодиодный индикатор PWR-LED отображает наличие напряжения питания. Светодиод DO-LED включается при срабатывании геркона.



---

Технические характеристики:

Напряжение питания, В	3,3 ... 5
Ток потребления, мА	10
Выходной ток, мА	15
Расстояние срабатывания, мм	< 15
Габаритные размеры, мм	32 × 14 × 8
Масса, г	5
