XPT8871 одноканальный усилитель низкой частоты D-класса 5 Ватт

Код товара: 63307

В наличии 111 шт.

1+

41,20 ₽

10+

40,00 ₽

25+

38,88 ₽

Количество:

Описание

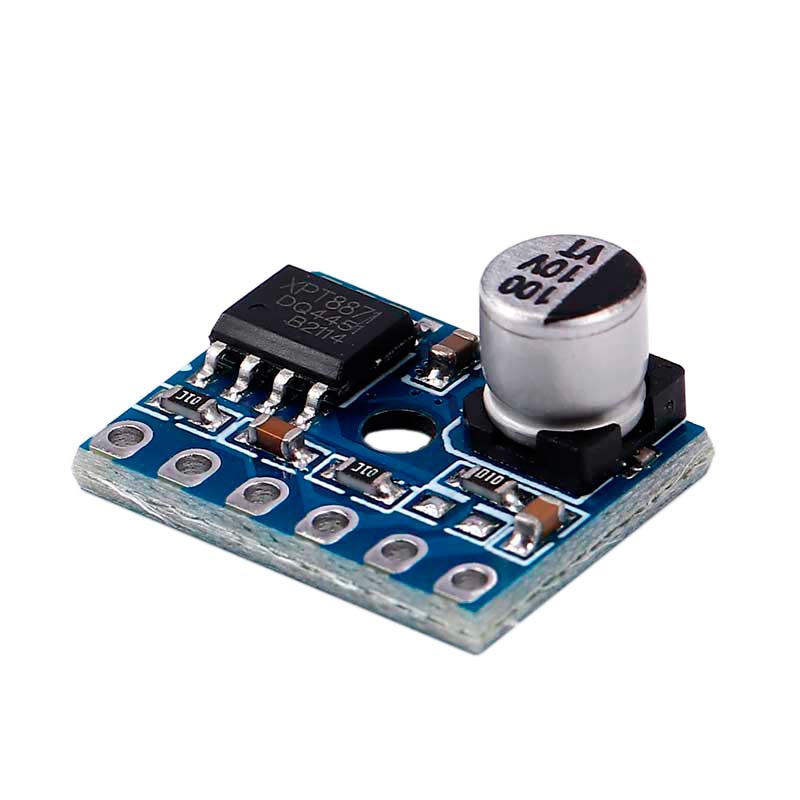

Модуль XPT8871 представляет собой одноканальный усилитель низкой частоты D-класса выходной мощностью 5 Вт. Он предназначен для усиления звуковых сигналов и может использоваться в различных аудиоустройствах, таких как колонки, радиоприемники, усилители и т.д.


Модуль имеет высокую эффективность и низкое потребление энергии, что позволяет использовать его в мобильных устройствах. Он имеет защиту от короткого замыкания и перегрузки, что обеспечивает безопасность работы устройства.

Модуль является надежным и качественным решением для усиления звуковых сигналов. Он подходит для использования как в домашних условиях, так и в профессиональной аудиоиндустрии. Построен на чипе XPT8871, который является аналогом LTK5128, но может работать в более широком диапазоне питающих напряжений. При рабочем напряжении 5 вольт и нагрузке 2 Ом развивает выходную мощность до 5 Ватт, а на 4-х омную нагрузку до 3 Ватт. Усилитель имеет встроенную защиту от перегрева.

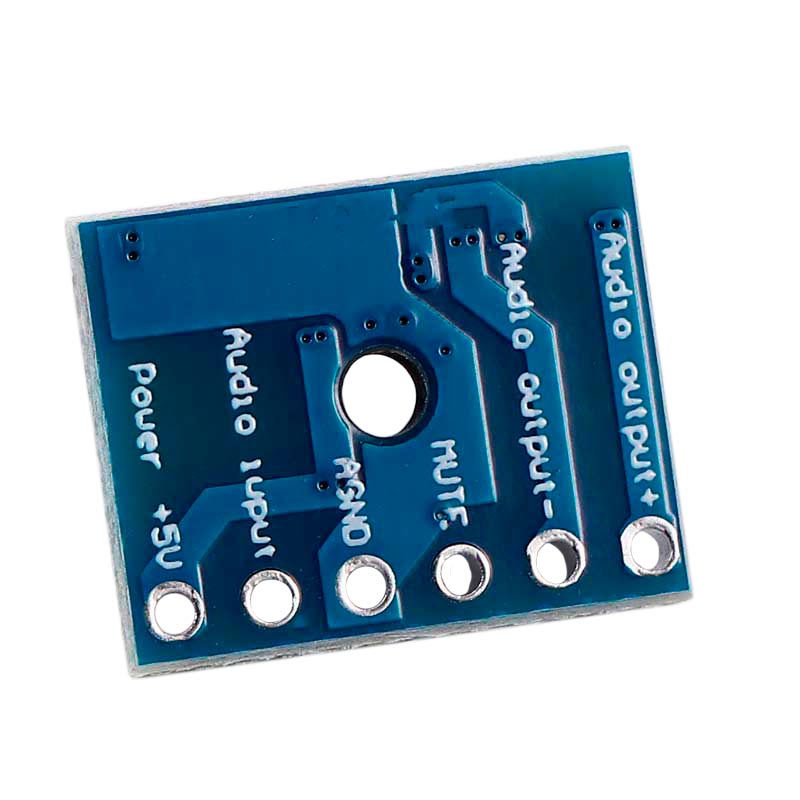

Подключение:
Audio output +: положительная клемма динамика
Audio output –: отрицательная клемма динамика
Mute: выключение (высокий уровень - выключено)
AGnd: общий провод, земля
Audio input: вход звукового сигнала
Power +5V: положительный провод источника питания
Технические характеристики:
Рабочее напряжение, В 2,0 ... 5,5
Ток покоя, мА 5
Выходная мощность, Вт (Rн = 2 Ом) 5
Выходная мощность, Вт (Rн = 4 Ом) 3
Отношение сигнал-шум, дБ (@ VDD = 5 В) 85
Коэффициент нелинейных искажений, % (Rн = 4 Ом, Рвых = 0,5 Вт) 0,2
Габаритные размеры, мм 15 × 12 × 8
Масса, г 0,5






pdf_32.png Документация XPT8871
