Модуль FC-03 (B60) датчик скорости вращения, оборотов с щелевой оптопарой

Оптический инфракрасный датчик FC-03 применяется в проектах Arduino для определения скорости, частоты вращения и подсчёта количества импульсов. Также этот модуль может быть использован в качестве концевого выключателя или датчика положения.

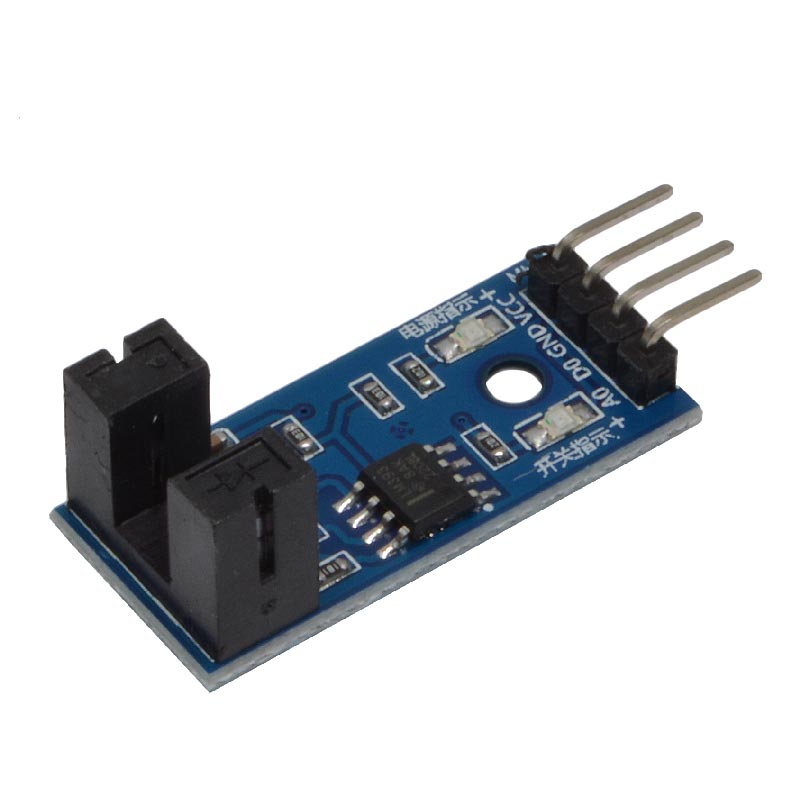

Плата модуля спроектирована на основе микросхемы LM393 и щелевого датчика ITR9608. LM393 содержит два компаратора напряжения и служит для сравнения двух аналоговых сигналов.

ITR9608 - оптический щелевой датчик, в который помещается объект для считывания количества и частоты вращений. Оптическая пара, является основным элементом датчика. В корпус ITR9608 встроены инфракрасный светодиод и фототранзистор, которые расположены друг напротив друга. Если щель открыта, препятствий для света нет - фототранзистор открыт. Когда в щели между элементами появляется объект, который препятствует прохождению инфракрасного излучения, фототранзистор закрывается.

Датчик также может использоваться для измерения частоты вращения. Определить с его помощью направление вращения нельзя. На вал двигателя или колеса устанавливается диск с отверстиями, который в свою очередь помещается в прорезь оптопары. При вращении диска в прорези чередуются отверстия и участки пластины. Датчик преобразует чередование элементов диска в электрические импульсы. Электроника модуля приводит сигнал датчика к уровням пригодным для восприятия цифровыми логическими микросхемами или микроконтроллером.



---

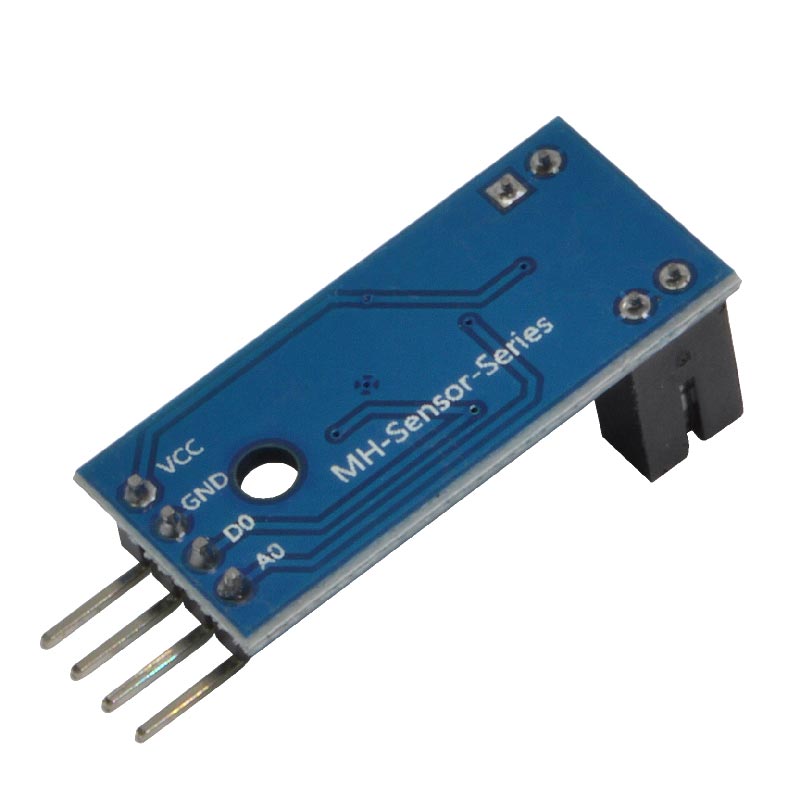

Подключение:

VCC:	"+" напряжения питания
GND:	Общий провод
D0:	Цифровой выход
A0:	Аналоговый выход

На плате имеется два светодиода. Один сигнализирует о подаче питания на модуль, другой светодиод светится до тех пор, пока объект не будет расположен между фототранзистором и инфракрасным светодиодом.



---

Технические характеристики:

Напряжение питания, В	3,3 ... 5
Ток потребления, мА	1,4
Ширина просвета, мм	5
Диапазон рабочих температур, °С	0 ... +70
Габаритные размеры, мм	38 × 14 × 7
Масса, г	3
