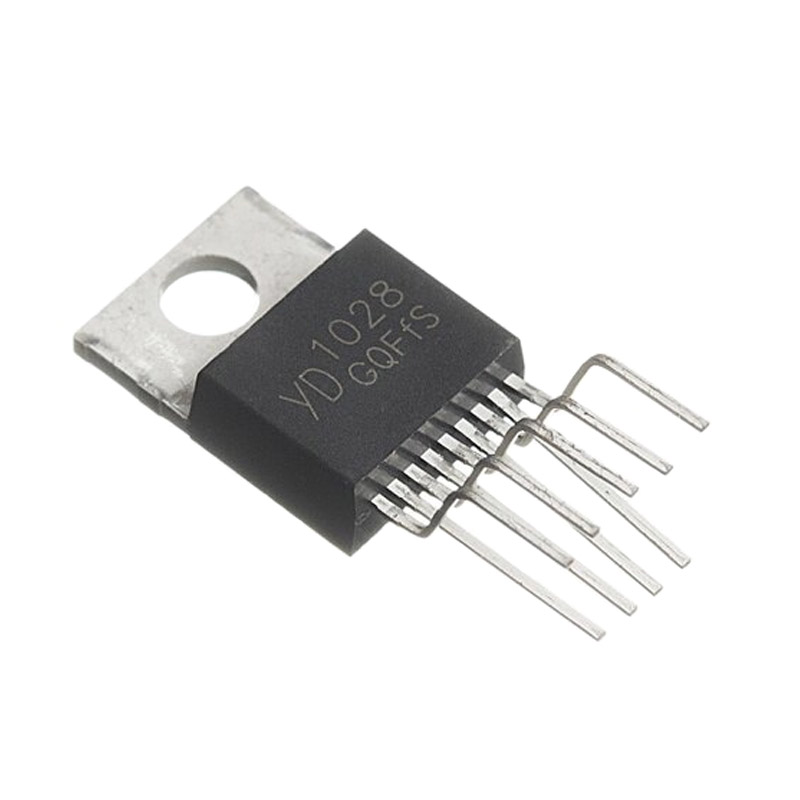

YD1028 - двухканальный усилитель мощности класса B в корпусе TO-220-9 представляет собой 18-ваттный двухканальный усилитель мощности класса В. Может применяться в качестве монофонического усилителя с выходной мощностью 18 Вт или стереофонического - 2 × 9 Вт.
Ключевые параметры:
- в монофоническом режиме: 18 Вт (на нагрузке 4 Ом);
- в стереофоническом режиме: 2×9 Вт (каждый канал на 4 Ом).
- Класс усилителя: B - обеспечивает хороший баланс между КПД и уровнем искажений.
- Корпус: TO-220-9 - стандартный силовой корпус с 9 выводами, удобный для монтажа и теплоотвода.
- Назначение: изначально разработана для автомобильных аудиосистем.
Типовые электрические параметры
Параметры могут варьироваться в зависимости от производителя и условий эксплуатации:
- Напряжение питания: +9…+18 В (оптимально 12 В, что соответствует бортовому напряжению автомобиля).
- Ток покоя: ∼30…50 мА (типично для класса B).
- Коэффициент усиления по напряжению: ∼26…30 дБ (зависит от внешних компонентов).
- Диапазон воспроизводимых частот: 20…20000 Гц (при неравномерности ±1 дБ).
- КПД: до ∼65% в классе B (выше, чем у класса A).
- Уровень искажений (THD): <0,5% при мощности до 80% от максимальной.
- Защита: обычно включает защиту от перегрева (thermal shutdown) и короткого замыкания на выходе.
Сферы применения
Изначально создана для автомобильных приёмников и аудиосистем, но благодаря своей надёжности и простоте нашла применение и в других областях:
- автомобильные магнитолы и усилители;
- портативные аудиосистемы и колонки;
- домашние стереосистемы начального уровня;
- активные акустические системы;
- учебные и экспериментальные проекты по электронике;
- замена вышедших из строя аналогичных усилителей в бытовой аппаратуре.
Особенности эксплуатации и рекомендации
1. Теплоотвод. При мощности 9–18 Вт микросхема выделяет значительное количество тепла. Обязательно использование радиатора. Площадь радиатора зависит от режима работы:
- для 2×9 Вт: радиатор площадью ∼100–150 см2;
- для моно 18 Вт: ∼200–300 см2.
2. Питание. Используйте стабильное напряжение 12–14,4 В. При питании от сети 220 В нужен трансформатор с выпрямителем и фильтром (ёмкость ≥2200 мкФ на 25 В).
3. Нагрузка. Оптимальное сопротивление акустики: 4–8 Ом. Подключение нагрузки 2 Ом может привести к перегреву и срабатыванию защиты.
4. Обвязка. Для стабильной работы требуются внешние компоненты:
- разделительные конденсаторы на входах (0,1 ... 1 мкФ);
- корректирующие цепи ОС (резисторы и конденсаторы, номиналы из документации);
- блокировочные конденсаторы по питанию (0,1 мкФ керамический + 10 ... 47 мкФ электролитический).
5. Шумы. Класс B склонен к «ступенькам» на нуле (переходные искажения). Для снижения шумов:
- экранируйте входные цепи;
- разводите землю «звездой»;
- используйте качественные источники питания.
Преимущества и недостатки
Плюсы:
- высокая для своего класса мощность (18 Вт);
- простота схемы включения;
- встроенная защита от перегрева и КЗ;
- низкая стоимость;
- совместимость с автомобильным питанием (12 В);
- распространённый корпус TO-220, удобный для ремонта.
Минусы:
- класс B даёт заметные искажения на малой громкости;
- требует массивного радиатора для полной мощности;
- устаревшая технология (по сравнению с классами D или AB нового поколения);
- ограниченный диапазон питания (не подходит для высокоомных нагрузок >8 Ом без потерь мощности).
Важные замечания
- Всегда сверяйтесь с документацией (datasheet) для конкретной партии YD1028 - параметры могут отличаться.
- Перед монтажом проверьте напряжение питания и полярность.
- Для стереорежима убедитесь, что оба канала имеют идентичную обвязку.
- При перегреве микросхема автоматически отключится (thermal shutdown), но частый перегрев сокращает срок службы.
