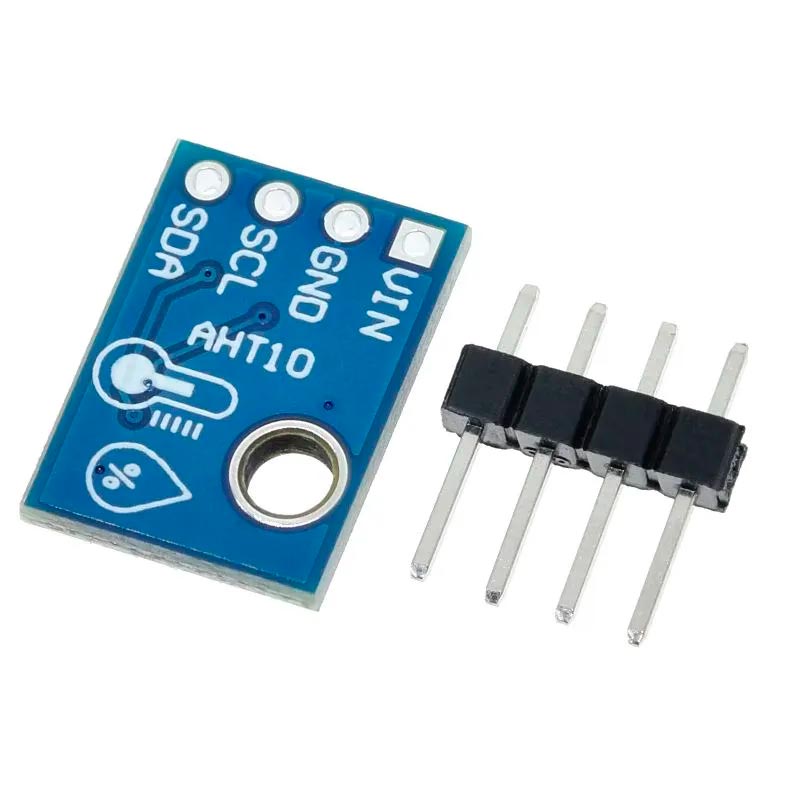

Модуль AHT10 высокоточный датчик температуры и влажности

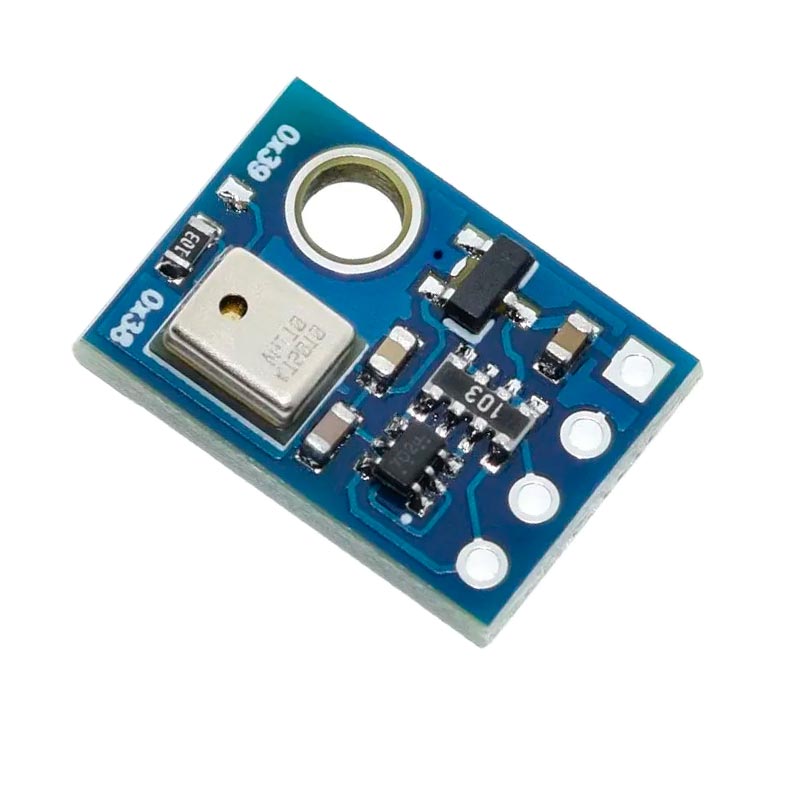

Модуль AHT10 - это высокоточный цифровой датчик температуры и влажности, собранный на одноимённом чипе и работающий по шине I²C. Датчик может работать в широком диапазоне  напряжений от 1,8 до 3,6 вольта. Рекомендуемое напряжение - 3,3 вольта. Для обеспечения этого требования на плате модуля установлен стабилизатор напряжения XC6206-3.3, а на сборке из двух полевых транзисторов реализовано согласование уровней 3,3-5 вольт для безопасного подключения к пятивольтовой логике.



При связи по I²C шине, по умолчанию используется адрес 0х38, который можно изменить на 0х39, перепаяв SMD резистор на плате. Таким образом на одной шине появляется возможность использовать два датчика.



---

Технические характеристики:

Напряжение питания, В	2 ... 5,5
Диапазон измерения температуры, °С	-40 … +85
Погрешность измерения температуры, °С	0,3
Диапазон измерения влажности, %RH	0 … 100
Погрешность измерения влажности, %RH	2
Габаритные размеры, мм	16 × 11 × 3
Масса, г	1,4



---



Документация AOSONG AHT10
