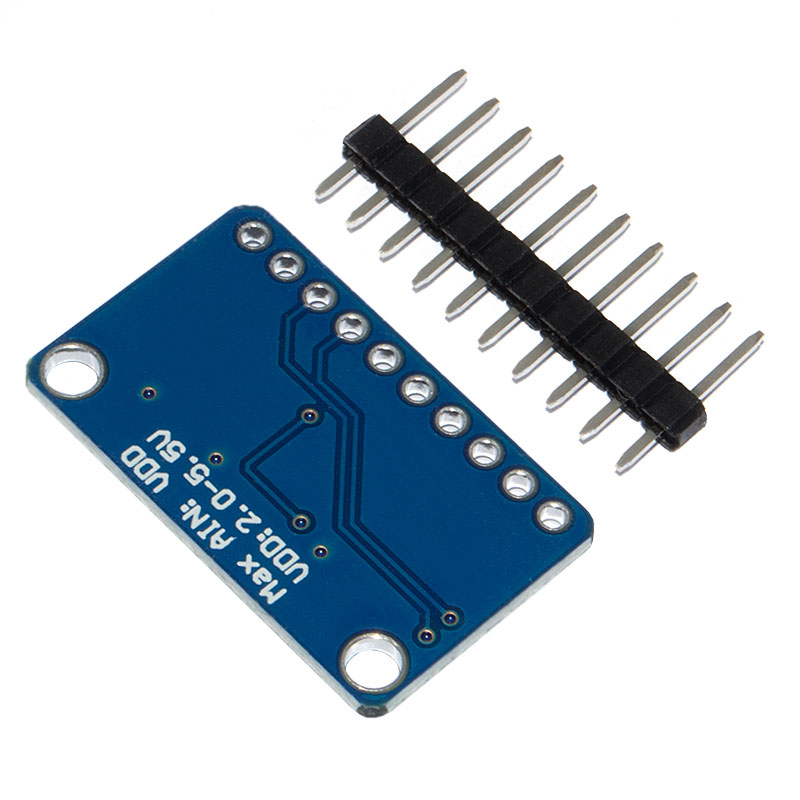

Модуль ADS1115 4-канальный 16-разрядный аналого-цифровой преобразователь ADC

Модуль ADS1115 — это 4-х канальный 16-битный аналого-цифровой преобразователь, собранный на одноимённой микросхеме. Он разработан для обеспечения точных измерений, с программируемыми скоростями обработки данных до 860 выб./с, потребляемым током всего 150 мкА при рабочем напряжении от 2 до 5 В. Имеет встроенный компаратор, который можно использовать в качестве оповещения для управляющего устройства (микроконтроллера или микропроцессора).



Модуль имеет 4 входа A0-A3, которые могут использоваться как два дифференциальных входа для измерения разности напряжения между входами, либо как 4 отдельных несимметричных входа, в этом случае напряжение измеряется между одним из входов и общим проводом GND.



Встроенный программируемый усилитель (PGA) позволяет измерять низкое напряжение, не ограничивая разрешение АЦП. В таблице ниже приведены коэффициенты усиления и пределы измеряемого напряжения.

Коэффициент усиления PGA	Напряжение полной шкалы FS
2/3	±6,144 В
1	±4,096 В
2	±2,048 В
4	±1,024 В
8	±0,512 В
16	±0,256 В

---

Подключение:

VDD:	положительный провод питания
GND:	общий провод (земля)
SCL:	линия тактирования
SDA:	линия данных
ADDR:	выбор адреса устройства
ALRT:	выход компаратора или готовность данных
A0:	аналоговый вход 0
A1:	аналоговый вход 1
A2:	аналоговый вход 2
A3:	аналоговый вход 3

Модуль подключается к Ардуино или другому контроллеру по шине I²C. Адрес устройства устанавливается путем подключения вывода ADDR к выводу GND, VDD, SDA или SCL.

Подключение сигнала ADDR	Адрес устройства
GND (по умолчанию)	0x48 (1001000)
VDD	0x49 (1001001)
SDA	0x4A (1001010)
SCL	0x4B (1001011)

При выборе адреса устройства, отличного от установленного по умолчанию, обратите внимание на тот факт, что вывод ADDR подключен через резистор, номиналом 10 кОм к земле. Таким образом, подключение его к VDD приведёт к росту тока потребления модуля на 0,5 мА, а к линиям SDA или SCL, кроме роста потребления, образует делитель напряжения, что может привести к неустойчивой работе линии I²C. По этой причине, рекомендуется демонтировать резистор R4 в этом случае.



Микросхема ADS1115 поддерживает стандартный и быстрый режим передачи данных, до 100 и 400 Кбит/сек соответственно, а также высокоскоростной режим до 3.4 Мбит/сек.



---

Технические характеристики:

Напряжение питания, В	2 ... 5,5
Ток потребления, мкА	150
Диапазон рабочих температур, °С	-40 ... +125
Габаритные размеры, мм	20 × 18 × 3
Масса, г	2,4

---



---



Документация ADS1115
