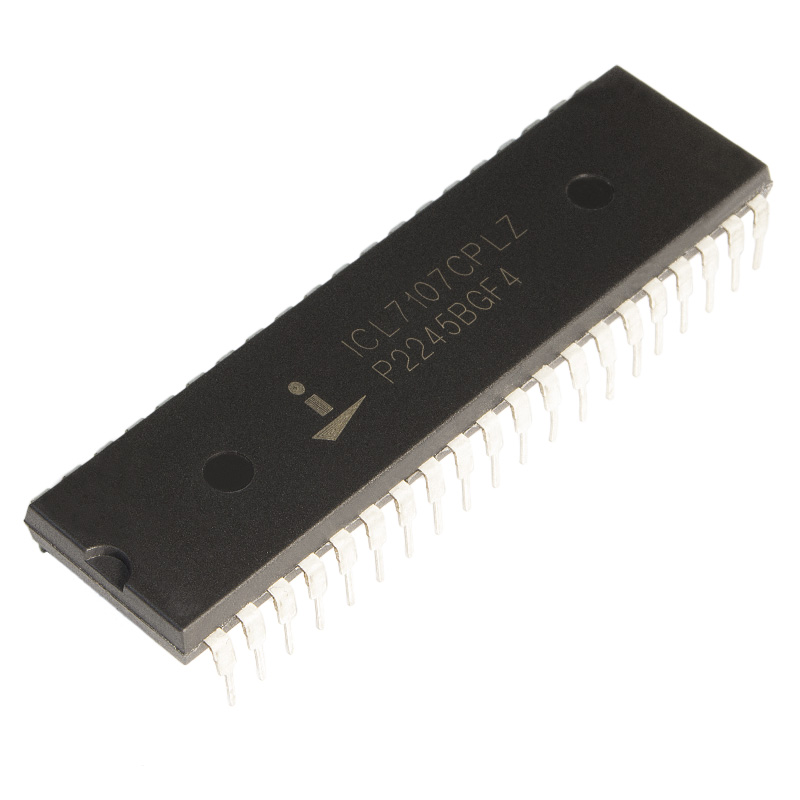

Микросхема ICL7107CPLZ DIP-40

Микросхема ICL7107 представляет собой монолитный интегрирующий аналого-цифровой преобразователь и предназначена для прямого управления светодиодным индикатором с общим анодом. Имеет высокое входное сопротивление и не требуют дополнительных внешних цепей драйвера индикатора. Микросхема включает драйверы индикатора полярности сигнала и цифровых разрядов, дешифратор сегментов, источник опорного напряжения и тактовый генератор. Микросхема предназначена для применения в измерительных приборах напряжения, тока, сопротивления, температуры и веса с выводом информации на семисегментные светодиодные индикаторы. АЦП обеспечивает автоматическую коррекцию нуля и определение полярности входного сигнала.



Конструктивно оформлена в пластмассовом корпусе с двухсторонним расположением выводов DIP-40 (2123.40-1) для монтажа в отверстия печатной платы. Может работать в диапазоне температур от 0 до +70°С. Является аналогом отечественной микросхемы КР572ПВ2А.
