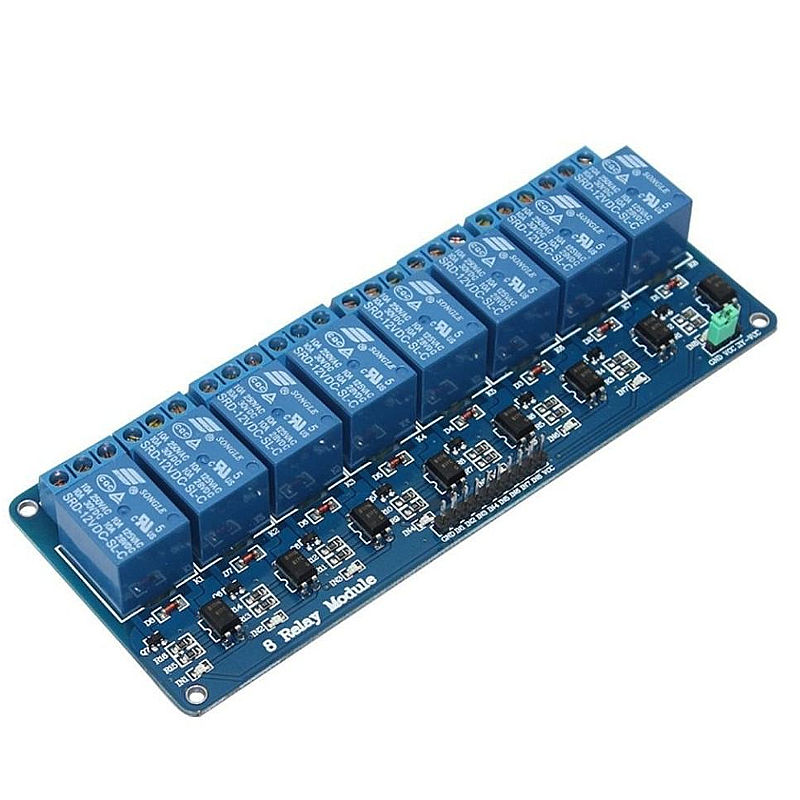

Модуль 8 реле 12V с опторазвязкой

Восьмиканальный релейный модуль предназначен для коммутации восьми независимых силовых нагрузок с максимальным током до 10 А каждая, при максимальном переменном напряжении 250 В. Управление осуществляется низким логическим уровнем.

Коммутация производится электромагнитными реле с одной переключающей группой контактов в каждом. Для подключения нагрузки на плате имеется восемь 3-х контактных винтовых клеммников. Коммутируемое напряжение не должно превышать 250 В переменного тока и 28 В постоянного. Ток протекающий через нормально-разомкнутые контакты может достигать 10 А, а нормально-замкнутые могут обеспечить не более 7 А.

Подключение управляющей части модуля производится при помощи десяти штыревых контактов. Контакт GND подключается к земле, контакт VCC соединяется с положительным проводом напряжения питания, а линии IN1-IN8 являются управляющими. Низкий логический уровень на входе IN включит соответствующее реле, высокий же напротив - выключит.



---

Подключение:

NO:	Нормально-разомкнутый контакт реле
NC:	Нормально-замкнутый контакт реле
COM:	Общий контакт реле
GND:	Общий провод (земля, минус напряжения питания)
VCC:	Положительный провод напряжения питания
IN:	Управляющий сигнал включения реле

На некоторых партиях плат надписи NOх, NCх, и COMх могут быть заменены на графическое изображение переключающей группы контактов.

На плате имеется восемь светодиодов. Каждый из них отображает состояние соответствующего ему реле и светится, когда оно включено и на входе IN присутствует низкий уровень.

Если необходима полная гальваническая изоляция, подключите VCC к выходу +5В Arduino, но не подключайте GND. Уберите перемычку VCC - JDVCC. Подключите отдельные +12В к выводам JDVCC и GND – это обеспечит питанием транзисторы и обмотки реле.



---

Технические характеристики:

Напряжение питания, В	12
Ток потребления, мА	300*
Напряжение коммутации переменного тока, В	250
Напряжение коммутации постоянного тока, В	28
Максимальный ток коммутации, А	10
Габаритные размеры, мм	138 × 56 × 19
Масса, г	120

* Ток потребления указан для режима, когда все реле включены.

---
