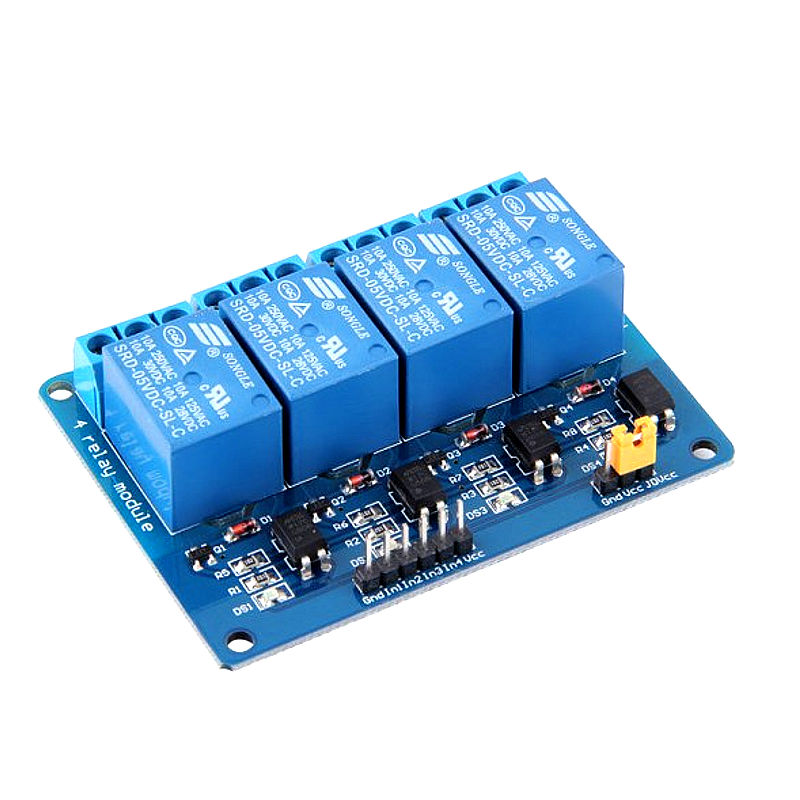

Модуль 4 реле 5V с опторазвязкой

Код товара: 86605

Ожидается поступление: 10.07.2024

1+

171,00 ₽

20+

162,80 ₽

50+

155,00 ₽

Количество:

Описание

Четырёхканальный релейный модуль предназначен для коммутации четырёх независимых силовых нагрузок с максимальным током до 10 А каждая, при максимальном переменном напряжении 250 В. Управление осуществляется низким логическим уровнем.


Коммутация производится электромагнитными реле с одной переключающей группой контактов в каждом. Для подключения нагрузки на плате имеется четыре 3-х контактных винтовых клеммника. Коммутируемое напряжение не должно превышать 250 В переменного тока и 28 В постоянного. Ток протекающий через нормально-разомкнутые контакты может достигать 10 А, а нормально-замкнутые могут обеспечить не более 7 А.


Подключение управляющей части модуля производится при помощи шести штыревых контактов. Контакт GND подключается к земле, контакт VCC соединяется с положительным проводом напряжения питания, а линии IN1-IN4 являются управляющими. Низкий логический уровень на входе IN включит соответствующее реле, высокий же напротив - выключит.

Подключение:
NO: Нормально-разомкнутый контакт реле
NC: Нормально-замкнутый контакт реле
COM: Общий контакт реле
GND: Общий провод (земля, минус напряжения питания)

VCC:

Положительный провод напряжения питания

IN: Управляющий сигнал включения реле

На некоторых партиях плат надписи NOх, NCх, и COMх могут быть заменены на графическое изображение переключающей группы контактов.


На плате имеется четыре светодиода. Каждый из них отображает состояние соответствующего ему реле и светится, когда оно включено и на входе IN присутствует низкий уровень.


Если необходима полная гальваническая изоляция, подключите VCC к выходу +5В Arduino, но не подключайте GND. Уберите перемычку VCC - JDVCC. Подключите отдельные +5В к выводу JDVCC и GND с платы – это даст питание для транзисторов и обмотки реле.

Технические характеристики:
Напряжение питания, В 5
Ток потребления, мА 360
Напряжение коммутации переменного тока, В 250
Напряжение коммутации постоянного тока, В 28
Максимальный ток коммутации, А 10
Габаритные размеры, мм 76 х 56 х 19
Масса, г 57

Схема электрическая принципиальная одного канала модуля реле с оптической развязкой с низким управляющим уровнем
Схема электрическая принципиальная одного канала модуля реле с оптической развязкой с низким управляющим уровнем
