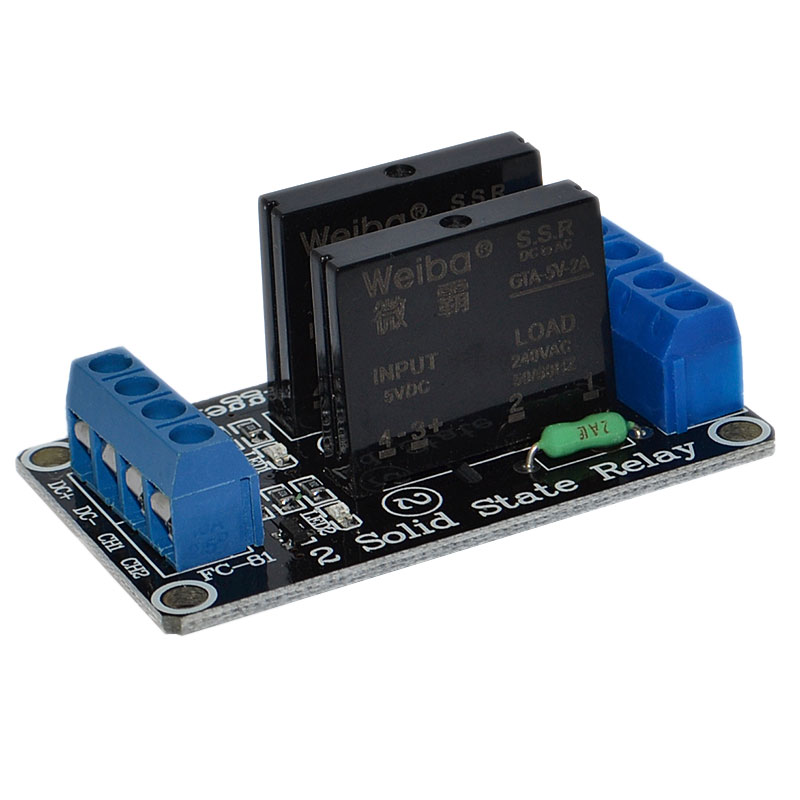

Модуль 2 реле твердотельных 5V

Модуль с твердотельными реле предназначен для коммутации двух нагрузок в цепях переменного тока с напряжением в диапазоне от 75 до 264 вольт. Твердотельное реле будет отличным выбором в качестве коммутатора цепей током до 2 А. С помощью данного модуля можно управлять электродвигателями, поддерживать температуру в процессах промышленного производства и т.д.



Главной особенностью твердотельных реле является отсутствие механических частей, что позволяет обеспечить бесшумную работу модуля и более длительный срок его эксплуатации по сравнению с электромеханическими. В связи с тем, что изоляция обеспечивается оптосимистором, с помощью этого реле невозможно коммутировать нагрузку постоянного тока.



Твердотельное реле использует в качестве элемента коммутации симистор и, благодаря этому, имеют более высокую скорость переключения чем электромеханические реле. Наличие схемы контроля перехода через ноль обеспечивает коммутацию нагрузки только когда фаза синусоидального напряжения питающей сети находится в зоне минимального напряжения. Благодаря этому минимизируются коммутационные токи и снижается уровень электромагнитных помех.



Подключение нагрузки к модулю производится с помощью двух двойных винтовых клеммников, каждый для своего канала. Контакты подключаются в разрыв линии питания нагрузки. Последовательно с клеммником в плату впаян быстродействующий предохранитель, защищающий реле от перегрузки по току.



Подключение модуля твердотельного реле к управляющему контроллеру производится при помощи 4-х контактного винтового клеммника. Контакты DC+ и DC- подключаются к положительному проводу источника питания 5 В и общему проводу (земле) соответственно. На контакт CH1 и CH2 подаётся управляющий логический уровень для каждого реле. Активный уровень - низкий. Это значит, что при поступлении на вход логического "0", реле включится, а логической "1" - выключится.



Включение реле сопровождается свечением светодиодов, каждый для своего реле.

Технические характеристики:

Напряжение питания, В	5
Ток потребления, мА	30
Напряжение коммутации, В	75 ... 264
Ток нагрузки, А	0,1 ... 2
Габаритные размеры, мм	55 х 33 х 25
Масса, г	21,5
