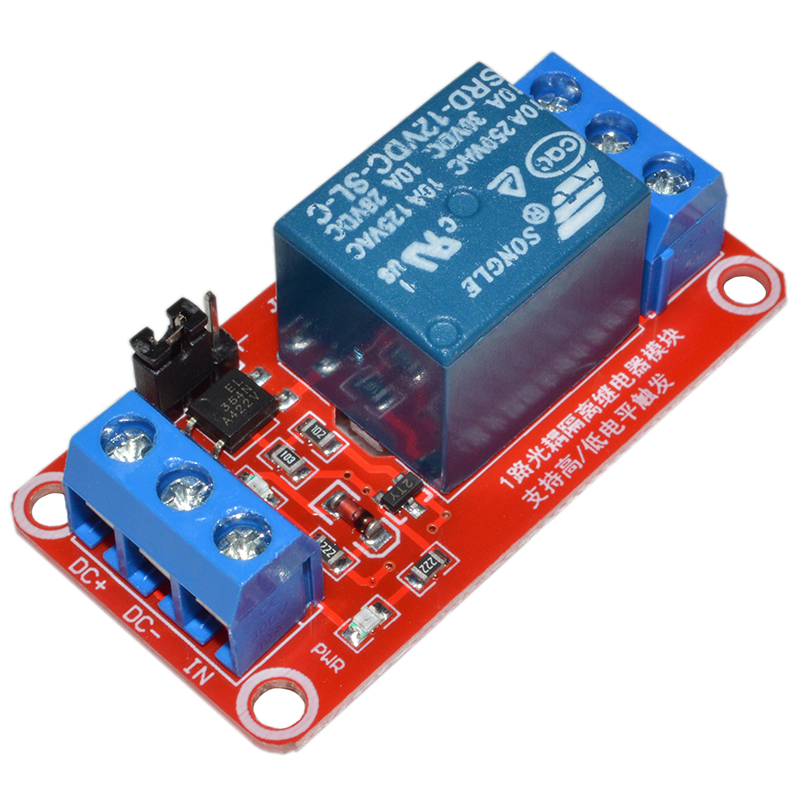

Модуль 1 реле 12V с опторазвязкой High/Low

Код товара: 86612

В наличии 100 шт.

1+

62,00 ₽

43+

58,90 ₽

100+

56,10 ₽

Количество:

Описание

Одноканальный релейный модуль предназначен для коммутации силовых нагрузок с максимальным током до 10 А, при максимальном переменном напряжении 250 В. Управление осуществляется низким или высоким логическим уровнем.


Коммутация производится электромагнитным реле с одной переключающей группой контактов. Для подключения нагрузки на плате имеется 3-х контактных винтовой клеммник. Коммутируемое напряжение не должно превышать 250 В переменного тока и 28 В постоянного. Ток протекающий через нормально-разомкнутые контакты может достигать 10 А, а нормально-замкнутые могут обеспечить не более 7 А.


Подключение управляющей части модуля производится при помощи такого же как и для нагрузки винтового клеммника, поэтому будьте внимательны при подключении. Контакт DC– подключается к земле, контакт DC+ соединяется с положительным проводом напряжения питания, а линия IN является управляющей.


Активный логический уровень, включающий реле выбирается при помощи перемычки, которая устанавливается на два крайних контакта из трех штыревого разъёма, помеченного буквами "H" и "L". Перемычка, установленная между центральным контактом и "H" выбирает высокий активный логический уровень, в результате чего реле будет включено при подаче логической "1" на вход IN. Если перемычку поставить между центральным контактом и "L", будет выбран активный низкий логический уровень, при котором реле будет включено установкой на входе логического "0".

Подключение:
NO: Нормально-разомкнутый контакт реле
NC: Нормально-замкнутый контакт реле
COM: Общий контакт реле
DC-: Общий провод (земля, минус напряжения питания)

DC+:

Положительный провод напряжения питания

IN: Управляющий сигнал включения реле

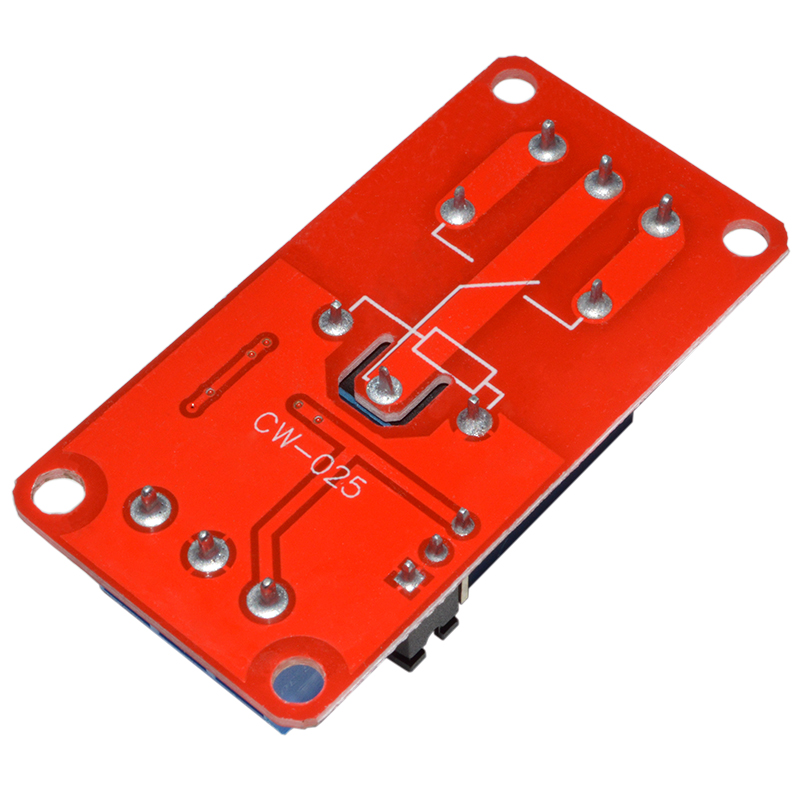

На некоторых партиях плат надписи NO, NC, и COM могут быть заменены на графическое изображение переключающей группы контактов.


На плате имеется два светодиода. Первый из них, отмеченный надписью PWR светится при подключении к модулю источника питания. Второй, подписанный LED1 включается при срабатывании реле.


Если необходима полная гальваническая изоляция, перемычку необходимо снять. На контакты DC- и DC+ подать напряжение питания от отдельного источника, а в качестве сигнальных использовать цепь IN с клеммника и центральный контакт штыревого разъёма. При этом полярность управляющих контактов значения не имеет. Достаточно один из них подсоединить к земле, а на второй подавать сигнал включения, если нужно управление высоким уровнем. Для включения логическим "0" необходимо один подключить к положительному проводу управляющего контроллера, а на другой подавать сигнал.

Технические характеристики:
Напряжение питания, В 12
Ток потребления, мА 40
Напряжение коммутации переменного тока, В 250
Напряжение коммутации постоянного тока, В 28
Максимальный ток коммутации, А 10
Габаритные размеры, мм 50 х 26 х 19
Масса, г 17,5

Схема электрическая принципиальная модуля реле с оптической развязкой high/low
Схема электрическая принципиальная модуля реле с оптической развязкой high/low
