Модуль 1 реле 12V

Код товара: 86602

В наличии 80 шт.

1+

44,00 ₽

60+

41,60 ₽

100+

39,60 ₽

Количество:

Описание

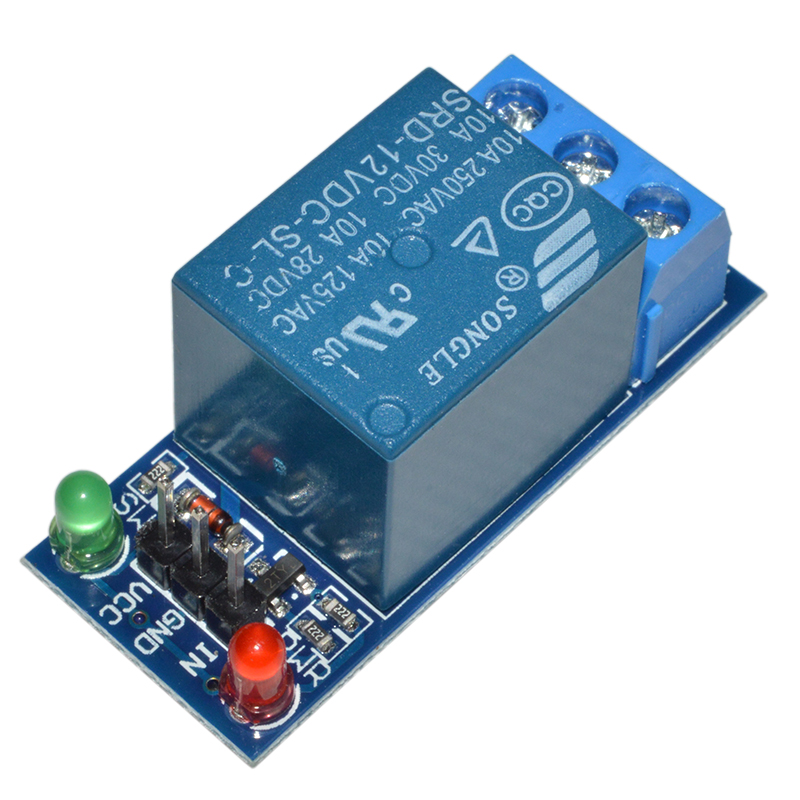

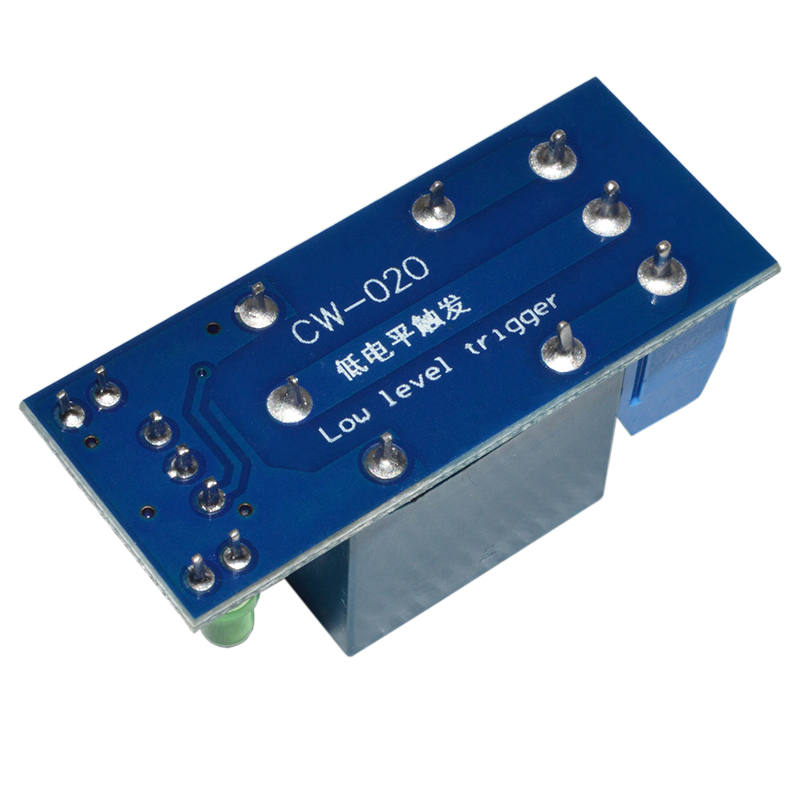

Одноканальный релейный модуль предназначен для коммутации силовых нагрузок с максимальным током до 10 А при максимальном переменном напряжении 250 В. Управление осуществляется низким логическим уровнем.


Коммутация производится электромагнитным реле с одной переключающей группой контактов. Для подключения нагрузки на плате имеется 3-х контактный винтовой клеммник с шагом 5 мм. Коммутируемое напряжение не должно превышать 250 В переменного тока и 28 В постоянного. Ток протекающий через нормально-разомкнутые контакты может достигать 10 А, а нормально-замкнутые могут обеспечить не более 7 А.


Подключение управляющей части модуля производится при помощи трёх штыревых контактов. Контакт GND подключается к земле, контакт VCC соединяется с положительным проводом напряжения питания, а линия IN является управляющей. Низкий логический уровень на входе IN включит реле, высокий же напротив - выключит.

Подключение:
NO: Нормально-разомкнутый контакт реле
NC: Нормально-замкнутый контакт реле
COM: Общий контакт реле
GND: Общий провод (земля, минус напряжения питания)

VCC:

Положительный провод напряжения питания

IN: Управляющий сигнал включения реле

На плате имеется два светодиода. Красный включается при поступлении на плату напряжения питания. Зеленый отображает состояние реле и светится, когда оно включено и на входе IN присутствует низкий уровень.

Технические характеристики:
Напряжение питания, В 12
Ток потребления, мА 38
Напряжение коммутации переменного тока, В 250
Напряжение коммутации постоянного тока, В 28
Максимальный ток коммутации, А 10
Габаритные размеры, мм 43 х 17 х 17
Масса, г 20
