Терморегулятор цифровой XH-W3002 220V неизолированный

Высокоточный цифровой терморегулятор XH-W3002 предназначен для контроля и поддержания температуры окружающей среды в заданных пороговых значениях. Особенностями данного терморегулятора являются высокая точность измерения текущей температуры, прочный корпус, защищающий от механических повреждений, влаги и пыли, и встроенные кнопки. Устройство может быть с успехом использовано в инкубаторах, аквариумах, террариумах, системах охлаждения (нагрева) в помещениях предприятий и т.д.

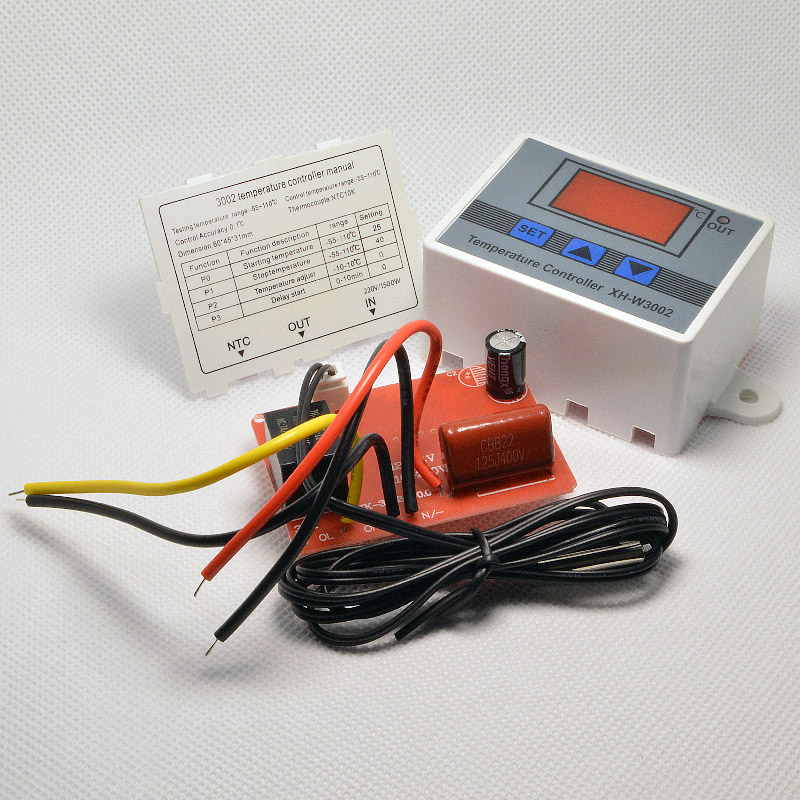

Обратите внимание! Питание этой модели организовано при помощи конденсаторного бестрансформаторного источника питания. Таким образом повреждение проводов датчика или сам корпус датчика может оказаться под потенциалом сети. Обязательно учитывайте этот фактор при использовании терморегулятора.



Общая характеристика:



Контроллер служит для измерения текущей температуры окружающей среды с помощью выносного влагонепроницаемого датчика и сравнения полученных значений с заданными параметрами. Диапазон измерения температуры окружающей среды составляет от -50 до +110 °C. С помощью светодиодного семисегментного дисплея происходит визуализация текущей температуры окружающей среды и пунктов меню. Устройство может работать в 2 режимах: охлаждение (С) и нагрев (H). На основе выбранного режима, электромагнитное реле включает или отключает нагрузку, подключенную к устройству.

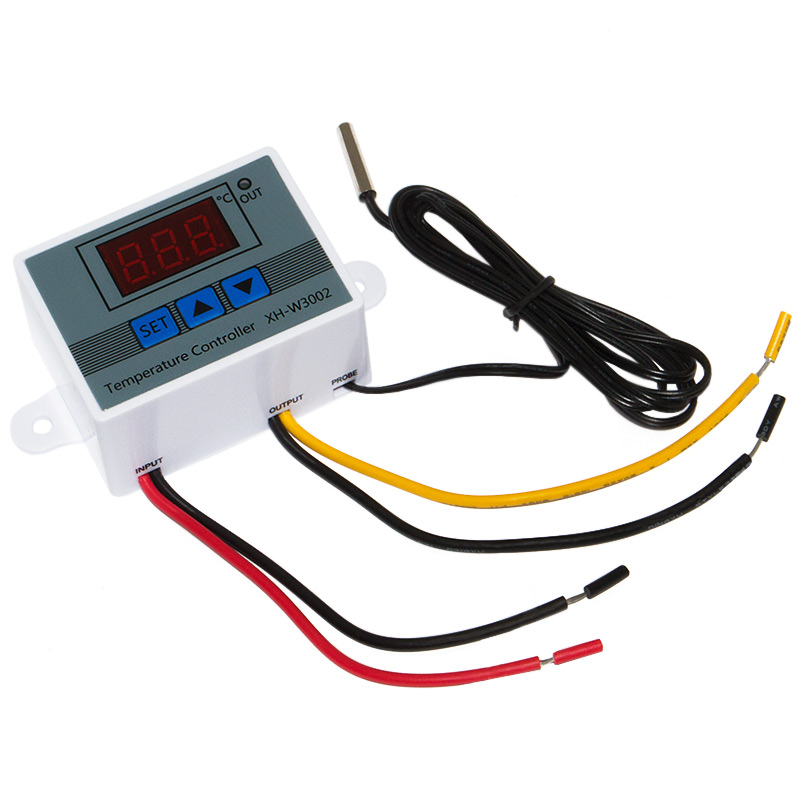

Подключение устройства производится при помощи 4 проводов:



• Красный:    фазный провод напряжения питания устройства 220 В
• Черный (с красным):    нулевой провод напряжения питания устройства 220 В
• Желтый:    подключается нагрузка
• Черный (с желтым):    общий провод нагрузки

Управление терморегулятором происходит тремя кнопками:



• SET :    при нажатии открывает меню устройство или сохраняет изменения
• ▲ :    увеличивает значения параметров
• ▼ :    уменьшает значения параметров



Программирование устройства:



После подключения устройства к источнику питания, дисплей отображает текущую температуру окружающей среды. Для того чтобы открыть меню необходимо удерживать кнопку SET на протяжении 5 секунд пока не появится пункт меню. После чего можно перемещаться по меню с помощью кнопок ▲ и ▼. Для того чтобы выбрать необходимый пункт меню нужно кратковременно нажать на кнопку SET. Чтобы сохранить измененные параметры настройки необходимо нажать кнопку SET или не взаимодействовать с устройством в течение 5 секунд. Все сохраненные параметры после выключения терморегулятора остаются в памяти микроконтроллера.

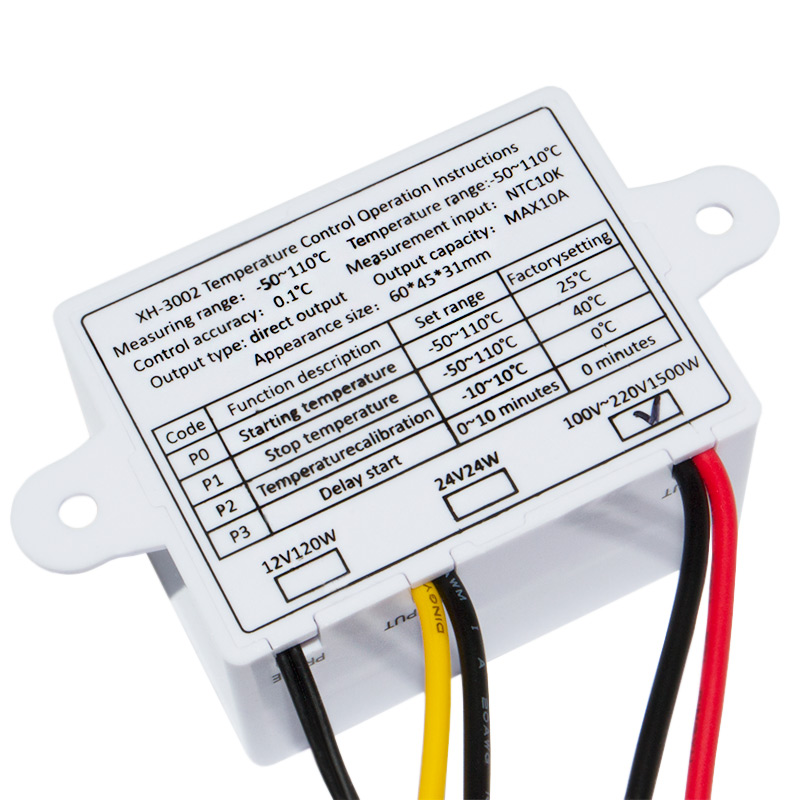

Меню устройства состоит из 4 пунктов:



• P0:    верхний предел установки температуры -50 до +110 °C
• P1:    нижний предел установки температуры -50 до +110 °C
• P2:    калибровка датчика от -10 до +10 °C
• P3:    задержка включения/выключения активации реле 0 - 10 с



Аварийная индикация:

При неправильной работе устройство может отображать следующие коды ошибок:

• «LLL»:    выносной датчик температуры не подключен к устройству
• «HHH»:    температура выше или ниже заданного диапазона
• «---»:    сработала защита от перегрева



Сброс до заводских настроек:

Для того чтобы сбросить параметры устройства до заводских настроек необходимо выполнить следующие действия:


• Отключить питание устройства.
• Одновременно удерживать кнопки «стрелка вверх» и «стрелка вниз».
• Подключить питание, после чего на дисплее отобразится значение «888», которое сообщает об успешной операции.
• Питание устройства:
• Питание устройства осуществляется от внешнего источника питания. Напряжение питания терморегулятора составляет 220 В.

В комплект к цифровому терморегулятору входит выносной влагонепроницаемый датчик температуры.

Технические характеристики:

Напряжение питания, В	85 ... 265
Диапазон измерения температуры, °C	-50 ... +110
Погрешность измерения температуры, °С	± 0,2
Диапазон рабочих температур, °С	-10 ... +60

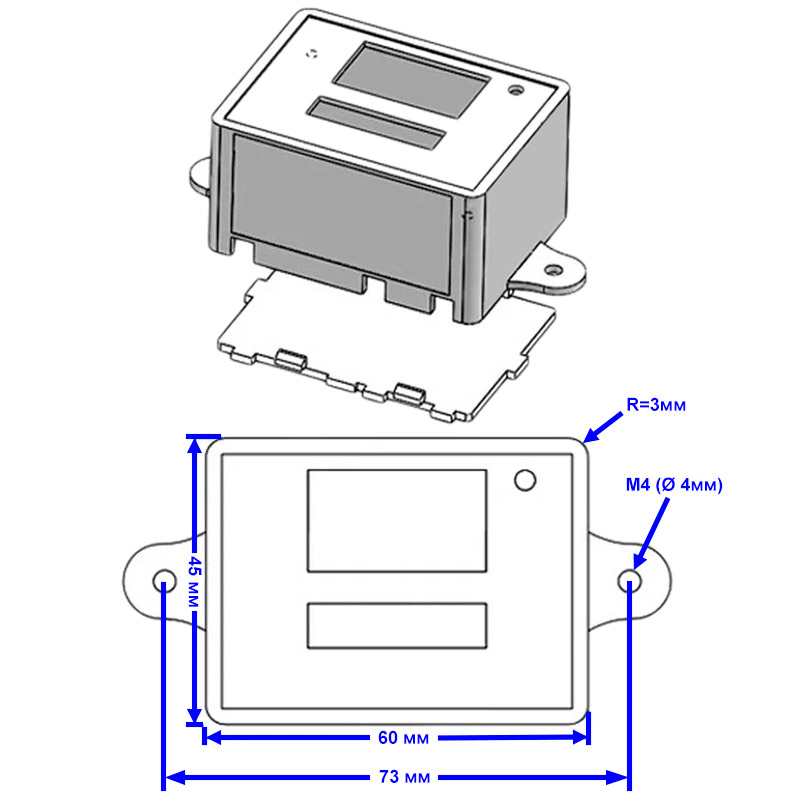

Габаритные размеры, мм	60×45×31
Масса, г	50
