Терморегулятор цифровой XH-W3002 12В/120Вт

Высокоточный цифровой терморегулятор XH-W3002 предназначен для контроля и поддержания температуры окружающей среды в заданных пороговых значениях. Особенностями данного терморегулятора являются высокая точность измерения текущей температуры, прочный корпус, защищающий от механических повреждений, влаги и пыли, и встроенные кнопки. Устройство может быть с успехом использовано в инкубаторах, аквариумах, террариумах, системах охлаждения (нагрева) в помещениях предприятий и т.д.



Общая характеристика:



Контроллер служит для измерения текущей температуры окружающей среды с помощью выносного влагонепроницаемого датчика и сравнения полученных значений с заданными параметрами. Диапазон измерения температуры окружающей среды составляет от -50 до +110 °C. С помощью светодиодного семисегментного дисплея происходит визуализация текущей температуры окружающей среды и пунктов меню. Устройство может работать в 2 режимах: охлаждение (С) и нагрев (H). На основе выбранного режима, электромагнитное реле включает или отключает нагрузку, подключенную к устройству.

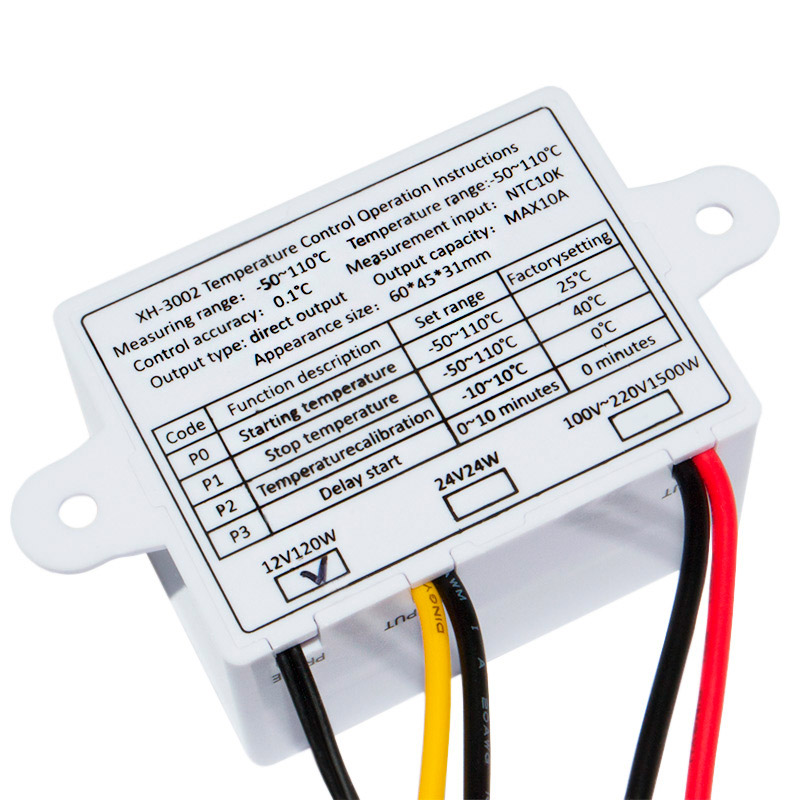

Подключение устройства производится при помощи 4 проводов:



• Красный: положительная линия напряжения питания устройства 12 В
• Черный (с красным): отрицательная линия напряжения питания устройства 12 В
• Желтый: положительная линия подключения нагрузки 12 В
• Черный (с желтым): общий провод нагрузки (соединён с минусом питания)



---



Управление терморегулятором происходит тремя кнопками:



• SET :    при нажатии открывает меню устройство или сохраняет изменения
• ▲ :    увеличивает значения параметров
• ▼ :    уменьшает значения параметров



Программирование устройства:



После подключения устройства к источнику питания, дисплей отображает текущую температуру окружающей среды. Для того чтобы открыть меню необходимо удерживать кнопку SET на протяжении 5 секунд пока не появится пункт меню. После чего можно перемещаться по меню с помощью кнопок ▲ и ▼. Для того чтобы выбрать необходимый пункт меню нужно кратковременно нажать на кнопку SET. Чтобы сохранить измененные параметры настройки необходимо нажать кнопку SET или не взаимодействовать с устройством в течение 5 секунд. Все сохраненные параметры после выключения терморегулятора остаются в памяти микроконтроллера.



Меню устройства состоит из 4 пунктов:



• P0:    верхний предел установки температуры -50 до +110 °C
• P1:    нижний предел установки температуры -50 до +110 °C
• P2:    калибровка датчика от -10 до +10 °C
• P3:    задержка включения/выключения активации реле 0 - 10 с



Аварийная индикация:

При неправильной работе устройство может отображать следующие коды ошибок:

• «LLL»:    выносной датчик температуры не подключен к устройству
• «HHH»:    температура выше или ниже заданного диапазона
• «---»:    сработала защита от перегрева



Сброс до заводских настроек:

Для того чтобы сбросить параметры устройства до заводских настроек необходимо выполнить следующие действия:


• Отключить питание устройства.
• Одновременно удерживать кнопки «стрелка вверх» и «стрелка вниз».
• Подключить питание, после чего на дисплее отобразится значение «888», которое сообщает об успешной операции.



Питание устройства:



Питание устройства осуществляется от внешнего источника питания. Напряжение питания терморегулятора составляет 12 вольт постоянного тока.



В комплект к цифровому терморегулятору входит выносной влагонепроницаемый датчик температуры.

Технические характеристики:

Напряжение питания, В	12 ±10%
Диапазон измерения температуры, °C	-50 ... +110
Погрешность измерения температуры, °С	± 0,2
Диапазон рабочих температур, °С	-10 ... +60
Габаритные размеры, мм	60 × 45 × 31
Масса, г	45
