Цифровой вольтметр-амперметр 100V/100A с внешним шунтом

Цифровой вольтметр-амперметр предназначен для измерения постоянного тока до 100 А и напряжения до 100 В. Модуль можно использовать в источниках питания, в которых требуется отображение выходных параметров.

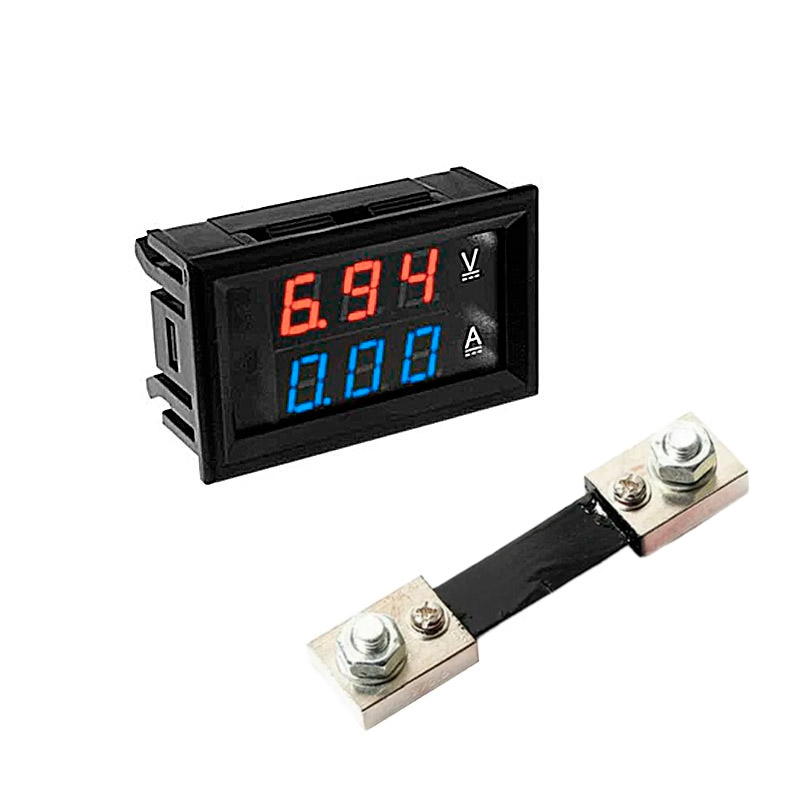

Модуль собран на плате из стеклотекстолита и закреплен в пластиковой рамке, которая легко может установлена в корпус, имеющий окно размером 46×27 мм. Для отображения информации служат два трёхразрядных семисегментных индикатора. Показания напряжения отображаются красным цветом, а значения силы тока - синим. Диапазон измерения напряжения составляет от 0 до 99,9 В, а силы тока от 0 до 99,9 А. Погрешность измерений составляет ±1%. Частота обновления показаний составляет 3-5 раз в секунду. Особенностью данного вольтметра-амперметра является внешний шунт, который позволяет измерить такой высокий ток.

Подключение:

VCC (красный провод):	положительный провод питания
GND (черный провод):	общий провод, земля
VIN (желтый тонкий провод):	линия измерения напряжения
I+ (красный толстый провод):	положительная линия измерения силы тока
I- (черный толстый провод):	отрицательная линия измерения силы тока, общий провод, земля

---

Имеется два способа подключения цифрового вольтметра-амперметра:

Если напряжение измеряемого источника питания находится в диапазоне от 4 до 24 В и имеет общий провод с измерителем, то прибор можно подключить к его питанию.

При наличии напряжения измеряемого источника выше 24 В, для питания устройства необходимо использовать внешний источник питания напряжением от 4 до 24 В.

Данный измеритель поставляется уже откалиброванным. При необходимости откорректировать показания, можно воспользоваться подстроечными резисторами на плате.

Технические характеристики:

Напряжение питания, В	4 ... 24
Ток потребления, мА	20
Диапазон измерения напряжения, В	0 ... 99,9
Диапазон измерения тока, А	0 ... 99,9
Период обновления, мс	150 ... 300
Погрешность измерения напряжения, %	± 0,1
Погрешность измерения тока, %	± 1
Диапазон рабочих температур, °С	-10 ... +65
Габаритные размеры модуля, мм	48 × 29 × 21
Установочные размеры модуля, мм	46 × 27
Масса модуля, г	20

---

Обратите внимание, что токовый шунт подключен к земле, это важно при подключении нагрузки. Кроме того рекомендуется соединить черные провода в одной точке. Это улучшит линейность измерения тока.
