Cтерео аудио усилитель 2 х 3Вт D-класса на PAM8403

Модуль двухканального усилителя звуковой частоты PAM8403 предназначен для применения в качестве оконечного каскада усиления, подаваемого непосредственно на динамики. Микросхема PAM8403 является двухканальным усилителем класса D, который обеспечивает высокую эффективность и низкий уровень шума.

Конструктивно модуль собран на печатной плате из стеклотекстолита размерами 18×21 мм и содержит все необходимые для работы компоненты. Он обеспечивает выходную мощность до 3 Вт на канал при нагрузке 4 Ом и до 2 Вт на канал при 8 Ом.

Модуль усилителя на микросхеме PAM8403 имеет встроенные фильтры для подавления шумов, а также защиту от перегрузки и короткого замыкания. Он может использоваться в портативных аудиоустройствах, активных колонках, радиоприёмники, ноутбуках, наушниках и т.д.



---

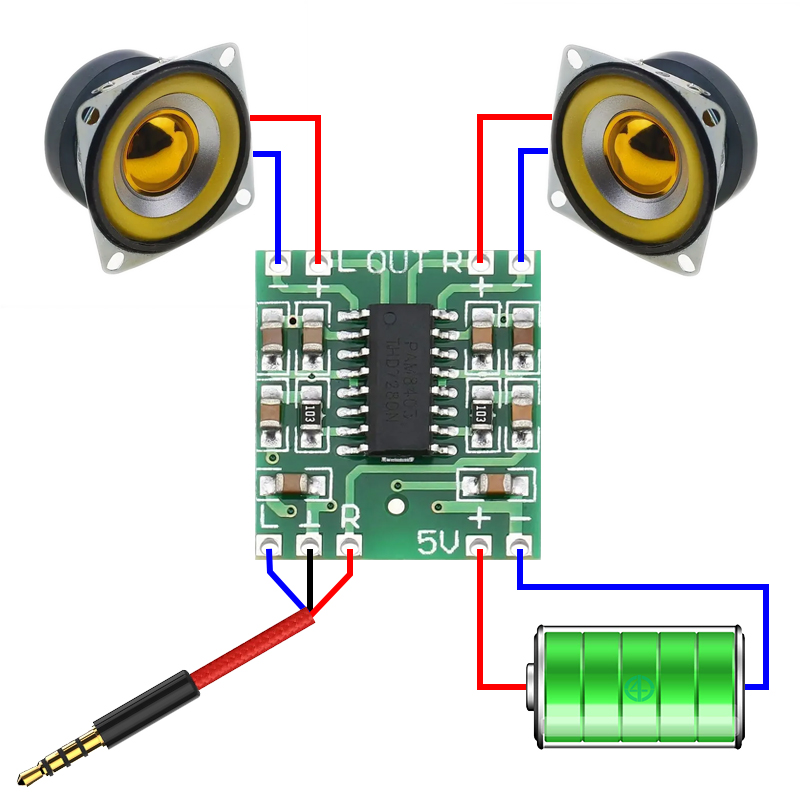

Подключение:

5V:	положительный провод напряжения питания
"–":	общий провод, земля
R:	вход правого канала
GND:	общий провод
L:	вход левого канала
OUT L (+,–):	выход левого канала
OUT R (+,–):	выход правого канала

Питается усилитель от однополярного источника постоянного тока напряжением в диапазоне от 2,5 до 5,5 В. Потребление тока в режиме покоя не превышает 16 мА при напряжении 5 вольт.

Обратите внимание, что выходы данного усилителя мостовые и используются только парно, соединять их друг с другом нельзя.

---

Технические характеристики:

Напряжение питания, В	2,5 ... 5,5
Максимальная выходная мощность, Вт (Rн = 4 Ом)	2 х 3
Коэффициент нелинейных искажений	< 0,15%
Частота преобразования усилителя, кГц	350
Класс усиления	D
КПД, %	90
Габаритные размеры, мм	18 × 21 × 3
Масса, г	1,6

---



Документация PAM8403
