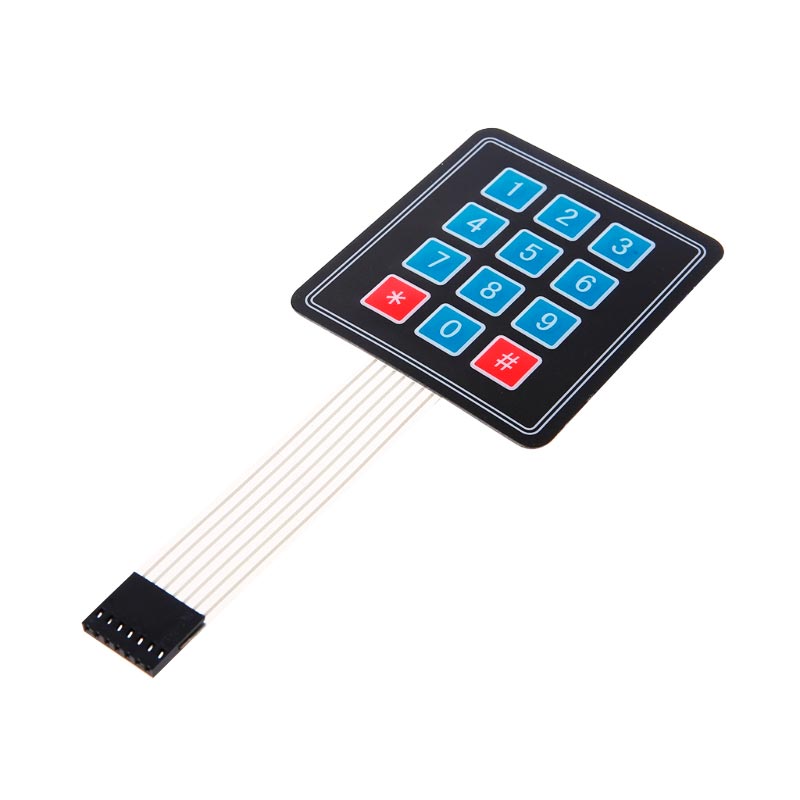

Клавиатура мембранная 12 кнопок в матрице 3x4

Матричная мембранная 12-кнопочная клавиатура на самоклеящейся подложке применяется для создания кодовых замков, управления различными устройствами, элементами умного дома и роботами.



Клавиатура изготовлена по пленочно-мембранной технологии и является простым и надежным решением для управления любыми типами устройств. Она герметична, износостойка, компактна и легко моется. Мембранная клавиатура состоит из нескольких слоев, один из которых содержит упругую металлизированную пластмассовую мембрану. Клавиатура имеет ряд преимуществ:



• высокий уровень пылевлагозащищенности, соответствует IP67
• гибкость
• компактность, толщина около 0,8 мм
• долговечность, выдерживает до 1 млн нажатий



Мембранные клавиатуры используются в следующих областях:



• бытовые компьютеры
• медицинское оборудование
• промышленное оборудование
• диспетчерские системы различного типа
• коммуникационное оборудование и т. д.



Для подключения к контроллеру, на клавиатуре имеется семиконтактный разъем типа PBS - гнездо с шагом 2,54 мм. На обратную сторону нанесён клеевой слой, который позволяет легко прикрепить панель к гладким поверхностям.



12 кнопок клавиатуры объединены в стандартную матрицу 3 столбца и 4 строки. Такой способ подключения позволяет уменьшить требуемое количество портов ввода-вывода микроконтроллера. Например, для подключения 12 кнопок к микроконтроллеру напрямую, необходимо задействовать 12 выводов, однако при использовании матричной клавиатуры 3×4 потребуется только 7 контактов.



Технические характеристики:

Рабочее напряжение, В	12
Максимальный коммутируемый ток, мА	50
Сопротивление изоляции, МОм	> 100
Сопротивление замкнутого контакта, Ом	< 200
Габаритные размеры, мм	77 × 70 × 0,8
Масса, г	7
