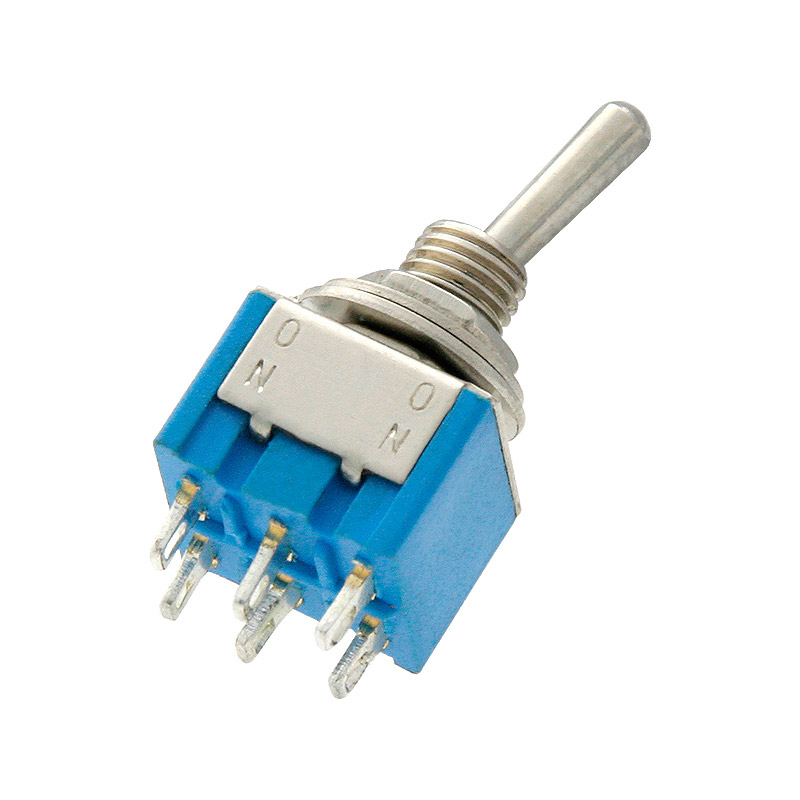

Тумблер MTS-202, ON-ON

Миниатюрный тумблер серии MTS-202 имеет две переключающие группы контактов и предназначен для коммутации цепей переменного тока напряжением до 250В и током не более 3А. Механизм переключения тумблера – рычажного типа.


Две контактные группы тумблера выполняют функции выключения и включения в двух направлениях цепи. Количество положений: 2. Количество контактов: 6. Степень защиты корпуса - IP40, выводов - IP00.


Схема переключения реализована на двух положениях ON-OFF с фиксацией.


Монтаж тумблера на приборную панель, или на корпус прибора осуществляется через монтажное отверстие. Фиксация тумблера производится с помощью гайки, накручиваемой на резьбовую шейку тумблера. Шейка тумблера имеет метрическую резьбу М6. Тип выводов – под пайку. Выводы прямые.

Технические характеристики:

Максимальное коммутируемое напряжение, В	250
Максимальный коммутируемый ток, А	3
Алгоритм работы	ON-OFF

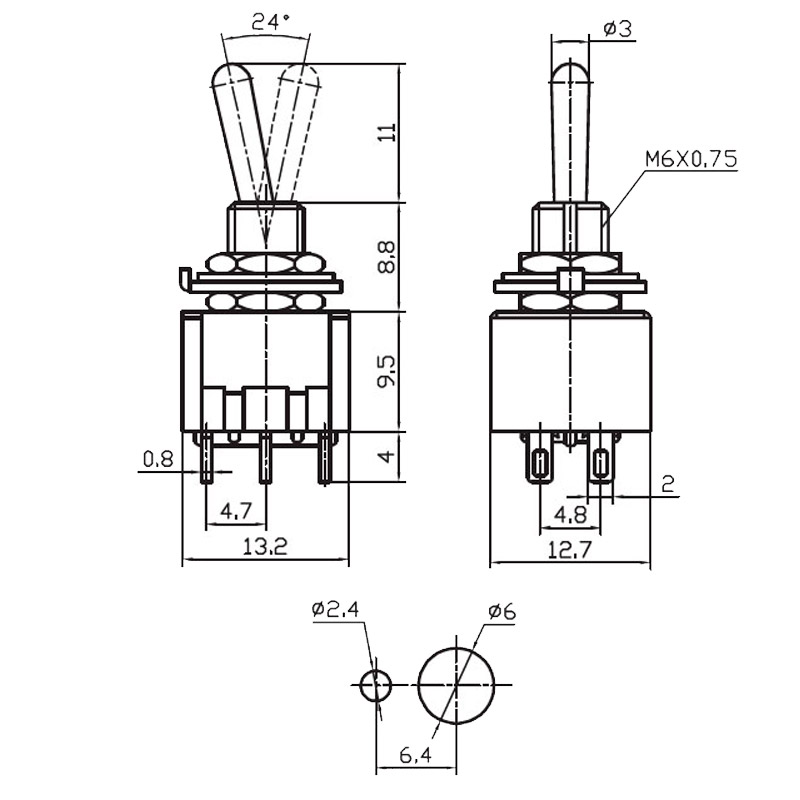

Габаритные размеры, мм	13 × 13 × 33
Масса, г	6,5
