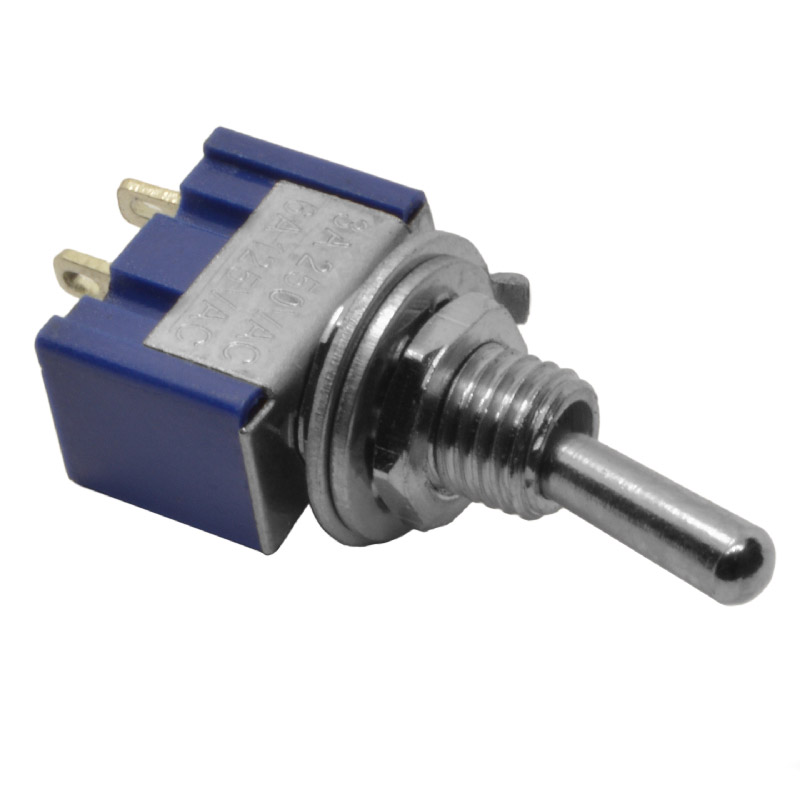

Тумблер MTS-101, ON-OFF

Миниатюрные тумблеры серии MTS-101 предназначены для коммутации цепей переменного тока напряжением до 250В и током не более 3А. Механизм переключения тумблера – рычажного типа.


Контактная группа тумблеров выполняет функции выключения и включения в одном направлении цепи. Количество положений: 2. Количество контактов: 2. Степень защиты корпуса - IP40, выводов - IP00.


Схема переключения реализована на 2 положениях ON-OFF с фиксацией.


Монтаж тумблера на приборную панель, или на корпус прибора осуществляется через монтажное отверстие. Фиксация тумблера производится с помощью гайки, накручиваемой на резьбовую шейку тумблера. Шейка тумблера имеет метрическую резьбу М6. Тип выводов – под пайку. Выводы прямые.

Технические характеристики:

Максимальное коммутируемое напряжение, В	250
Максимальный коммутируемый ток, А	3
Алгоритм работы	ON-OFF

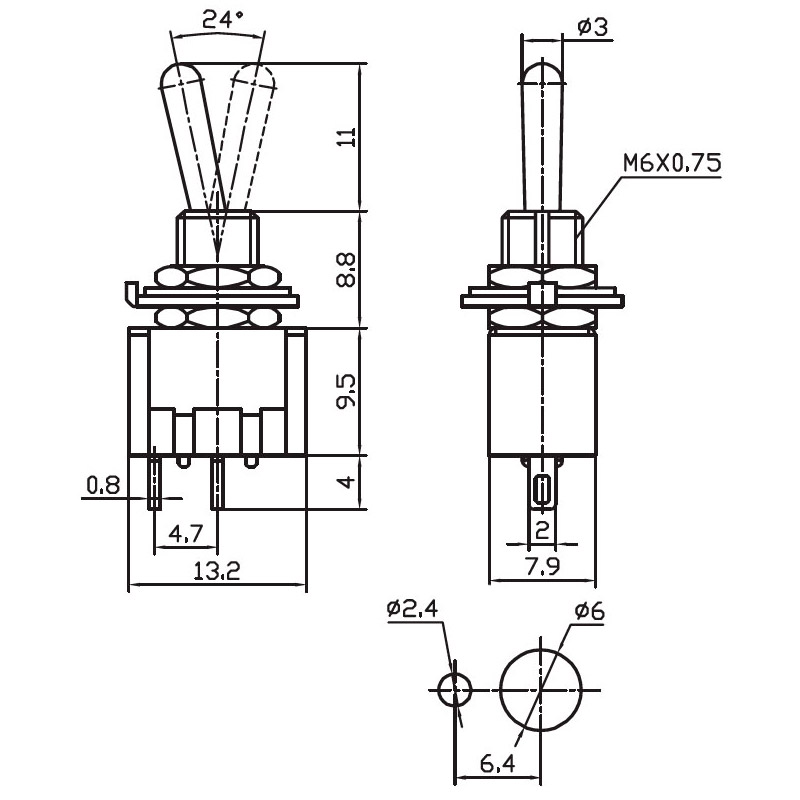

Габаритные размеры, мм	13,2 х 7,9 х 33,3
Масса, г	5
