ЖКИ графический NOKIA 5110 84 x 48 точек с контроллером PCD8544

Жидкокристаллический дисплей NOKIA 5110 используется при создании различных проектов, где необходим вывод не только текстовой информации, но и графической. Часто применяется для отображения меню устройства, изображений, графиков и вывода таких данных как: температура, влажность, время, напряжение, сила тока, мощность, сопротивление и др. Также дисплей имеет светодиодную подсветку, что позволяет видеть отображаемую информацию на дисплее при плохом освещении или его отсутствии.

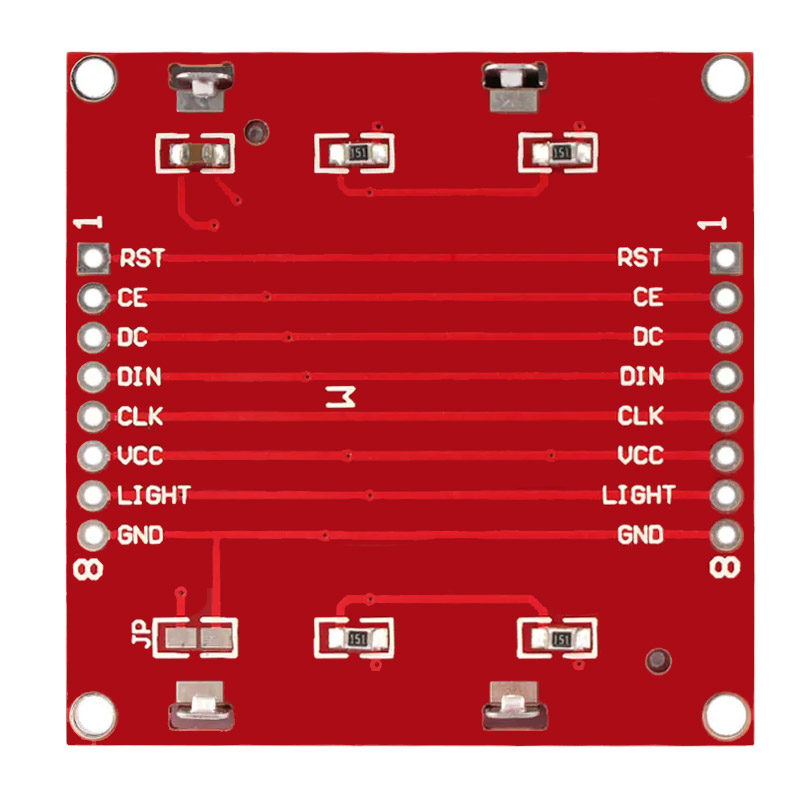

Подключение устройства осуществляется по интерфейсу SPI, но в данном случае используется только три линии: MOSI (DIN), SCK (CLK) и SS (CE). Довольно часто производителями используются другие названия на выводах модуля. Линия MISO не используется, т.е. передача данных осуществляется только в одну сторону - от контроллера к дисплею.  В роли контроллера может выступать, например, Arduino UNO.



Максимальная скорость передачи данных составляет 4 Мбит/c.

Технические характеристики:

Напряжение питания, В	2,7 ... 3,3
Разрешение, точек	84 х 48
Габаритные размеры, мм	45 × 45 × 5
Масса, г	15
