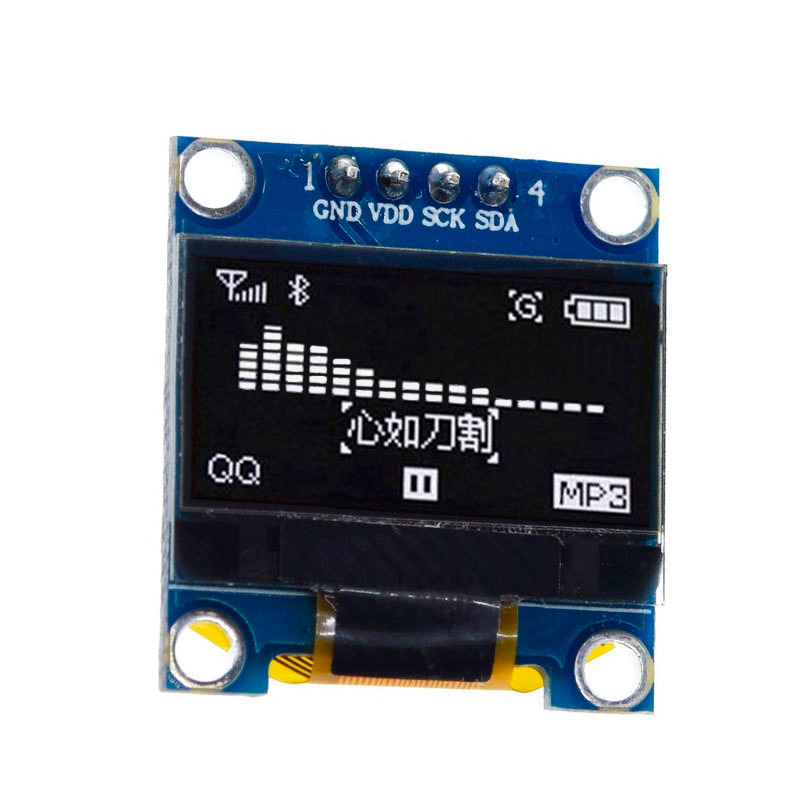

Дисплей OLED 128x64 0.96 дюйма, I2C интерфейс, SSD1306, БЕЛЫЙ, GND/VCC

Яркий, экономичный, очень контрастный OLED дисплей достойно украсит любую Вашу конструкцию, для которой важны размеры и внешний вид. Контрастность дисплея позволит уверенно считывать с него информацию даже при очень ярком свете.



OLED-индикаторы на базе контроллера SSD1306 получили широкое распространение в любительской и промышленной электронике благодаря компактности, низкому энергопотреблению и высокой читаемости изображения. Модель размером 0,96 дюйма с белым свечением пикселей и интерфейсом I²C (адрес по шине — 0x78 (0x3C)) является одной из наиболее востребованных в проектах на базе микроконтроллеров, включая Arduino.



Технические характеристики:



• Диагональ дисплея: 0,96" (≈24 мм)
• Разрешение: 128 × 64 точек
• Цвет свечения: белый
• Контроллер: SSD1306
• Интерфейс: I²C
• Адрес устройства: 0x78 (в библиотеках, как правило используется 0x3C)
• Напряжение питания: 3,3–5 В (присутствует встроенный стабилизатор и преобразователь уровня)
• Рабочий ток: порядка 20–25 мА при среднем заполнении экрана
• Углы обзора: 170°
• Контрастность: высокая, отсутствие подсветки — каждый пиксель светится самостоятельно

  •

Конструктивно, индикатор выполнен на стеклянной подложке с гибким шлейфом, припаянным к небольшой печатной плате. На плате располагаются драйверные компоненты, контроллер SSD1306 и четыре вывода для подключения к микроконтроллеру.

Подключение:

GND :	Общий провод, земля
VCC :	Напряжение питания
SCL :	Линия тактирования
SDA :	Линия данных

---



Подключение дисплея к Arduino через I²C требует всего двух линий, что делает модуль особенно удобным для проектов, где важно минимизировать количество проводов.



• Arduino Uno / Nano / Pro Mini:

  • SDA → A4

  • SCL → A5

  •

• Arduino Mega:

  • SDA → 20

  • SCL → 21



---



На сегодняшний день, для работы в среде Ардуино насчитывается более трёх десятков различных библиотек. Наиболее популярными для работы с SSD1306 являются:



• Adafruit SSD1306 — простая в использовании библиотека с готовыми функциями для вывода текста, графики, иконок.

• U8g2 — более универсальная библиотека, поддерживающая разные шрифты и множество контроллеров дисплеев.

  •


Пример кода (с Adafruit SSD1306):

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_ADDR 0x3C  // Адрес I²C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire);

void setup() {
  if(!display.begin(SSD1306_SWITCHCAPVCC, OLED_ADDR)) {
    for(;;); // Ошибка инициализации — бесконечный цикл
  }
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0,0);
  display.println(F("Hello, Arduino!"));
  display.display();
}
void loop() { }



⚠️ Замечание: хотя в характеристиках указан адрес 0x78, в библиотеке Adafruit чаще используется 0x3C, так как фактически это 7-битное представление адреса без управляющего бита R/W.



---



Благодаря высокой контрастности и компактным размерам, дисплей SSD1306 отлично подходит для:



• миниатюрных измерительных приборов (вольтметры, термометры, логгеры);

• носимой электроники (часы, браслеты);

• управления моделями и роботами;

• отображения состояния устройств «умного дома»;

• обучающих проектов Arduino.



Плюсы:



• высокая читаемость даже при ярком внешнем освещении;

• компактность и малое количество проводов для подключения;

• низкое энергопотребление;

• поддержка множеством библиотек.

  •

Минусы:



• ограниченный срок службы OLED-матрицы при длительном отображении статичных изображений (эффект выгорания);

• небольшая диагональ, ограничивающая объем выводимой информации;

• чувствительность к переполюсовке питания.

  •

---

Технические характеристики:

Драйвер дисплея	SSD1306
Напряжение питания, В	3,3 ... 5
Интерфейс	I2C
Адрес устройства	0x78 (0x3C)*
Разрешение	128 х 64
Цвет свечения	Белый
Габаритные размеры, мм	27,3 × 26,8 × 5
Масса, г	4

* может быть изменён на 0x7A (0x3D) перепайкой резистора



---
