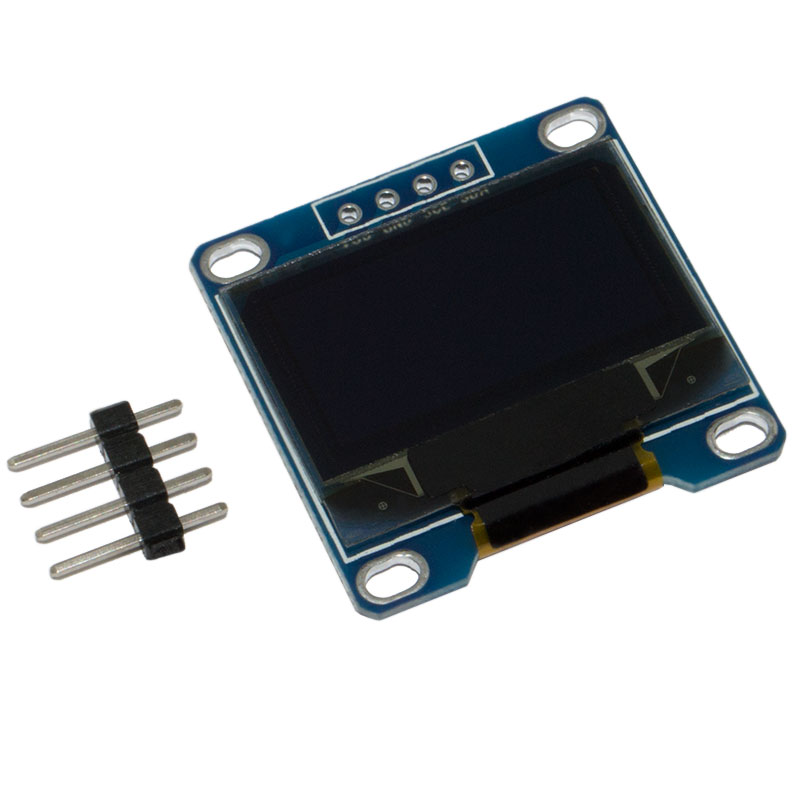

Дисплей OLED 128x64 0.96 дюйма, I2C интерфейс, SSD1306, БЕЛЫЙ, VCC/GND

Код товара: 64004

В наличии 50 шт.

1+

326,70 ₽

5+

297,00 ₽

10+

247,50 ₽

Количество:

Описание

Яркий, экономичный, очень контрастный OLED дисплей достойно украсит любую Вашу конструкцию, для которой важны размеры и внешний вид. Контрастность дисплея позволит уверенно считывать с него информацию даже при очень ярком свете.

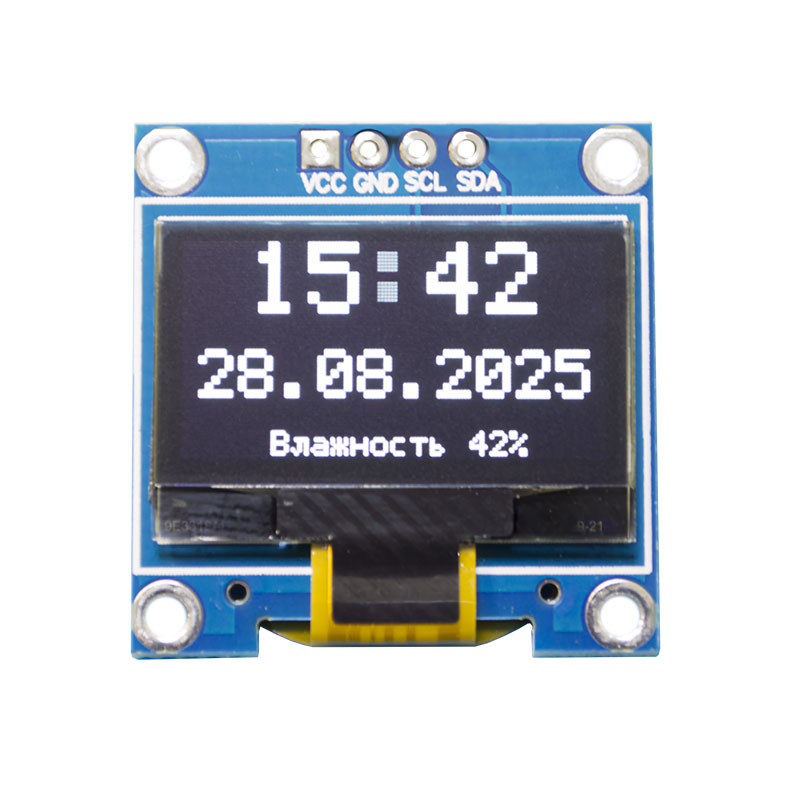

Подключение:
VCC : Напряжение питания
GND : Общий провод, земля
SCL : Линия тактирования
SDA : Линия данных



1. Скачиваем необходимые библиотеки: Adafruit_SSD1306-master_i2c_spi и Adafruit_GFX_Library
2. Устанавливаем библиотеки.
Вариант 1. Распакуйте файлы в папку libraries Путь: C:\….\Documents\Arduino\libraries
Вариант 2. В программе Arduino IDE в меню выбираем: Скетч – Подключить библиотеку – Добавить .ZIP библиотеку
3. Переходим в папку с библиотеками: C:\….\Documents\Arduino\libraries
4. Для того чтобы загрузить скетч, демонстрирующий работу модуля, откроем папку ssd1306_128x64_i2c_0x3c. Путь к папке: Adafruit_SSD1306-master_i2c_spi/Adafruit_SSD1306-master/examples/ssd1306_128x64_i2c_0x3c.
5. Открываем скетч с помощью программы Arduino IDE. Проверяем, что плата и COM-порт выбраны правильно.
6. Нажимаем кнопку «Загрузить»

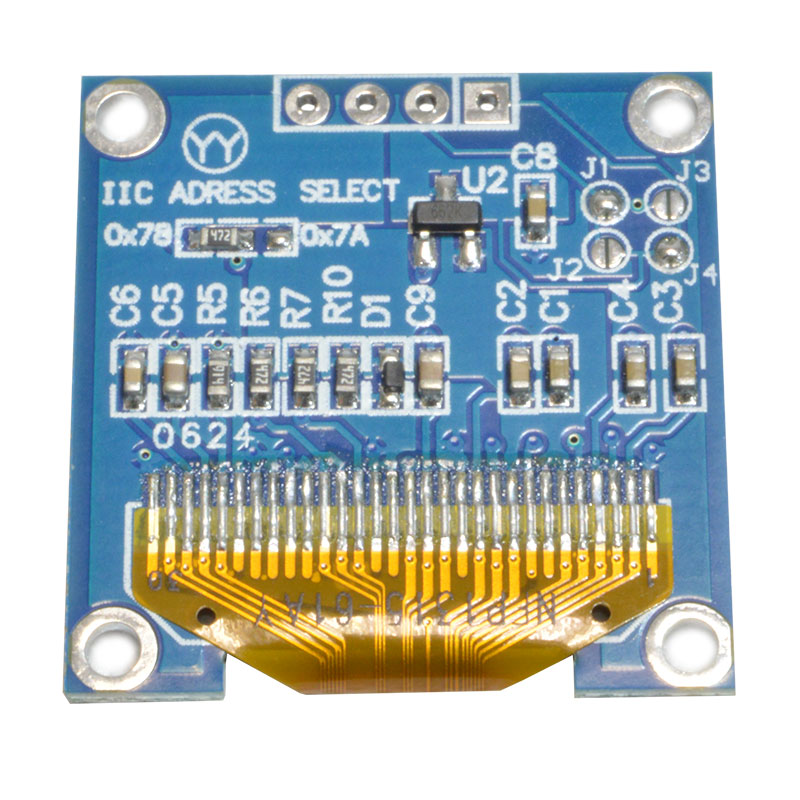

Примечание: если после загрузки скетча модуль всё же не работает, необходимо перепроверить адрес устройства. Для этого загрузите скетч i2c_scanner
в микроконтроллер, и в программе Arduino IDE нажмите на монитор порта (правый верхний угол) или Инструменты – Монитор порта. Скопируйте отображенный адрес устройства и измените его в скетче ssd1306_128x64_i2c_0x3c. Строка в коде: if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C))

Также убедитесь, что в файле Adafruit_SSD1306.h строка #define SSD1306_128_64 ///< DEPRECTAED: old way to specify 128x64 screen не закомментирована. Остальные две строки: //#define SSD1306_128_32 и //#define SSD1306_96_16 должны быть закомментированы. Файл Adafruit_SSD1306.h можно открыть с помощью блокнота или любого другого текстового редактора.

Технические характеристики:
Драйвер дисплея SSD1306
Напряжение питания, В 3,3
Интерфейс I2C
Адрес устройства 0x3C
Разрешение 128 х 64
Цвет свечения Белый
Габаритные размеры, мм 27,3 х 26,8 х 5
Масса, г 8,5
