LGT8F328P LQFP32 PRO MINI

Код товара: 86516

Нет в наличии

1+

198,60 ₽

10+

189,10 ₽

50+

183,60 ₽

Количество:

Описание

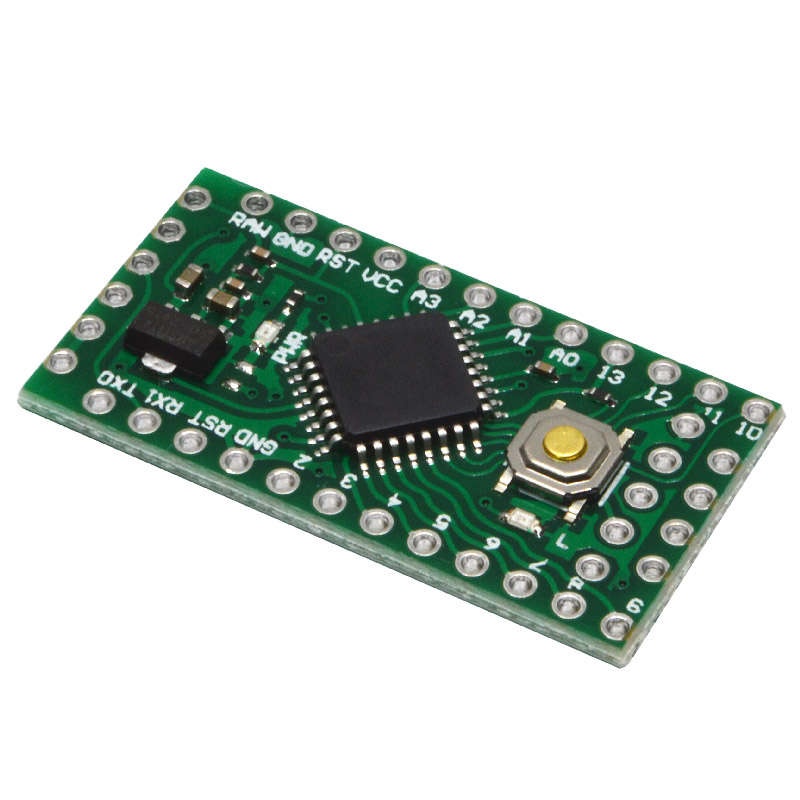

Плата построена на микроконтроллере LGT8F328P, который является клоном микросхемы ATmega328P. Модуль выпускается в формфакторе ARDUINO PRO MINI, но благодаря новому микроконтроллеру имеет ряд дополнительных возможностей и вполне демократичную цену.

Обзор контроллера LGT8F328P


  • Встроенный генератор 32 МГц
  • Питание и логика платы может работать с напряжением в диапазоне от 1,8 до 5.5 В
  • 8 аналоговых входов с 12 бит АЦП
  • 2 ЦАП выхода на 10 бит


Работа в Arduino IDE


  • Для начала необходимо установить на компьютер Arduino IDE 1.6.9 или выше
  • Запустите Arduino IDE, перейдите в Файл/Настройки/
  • В окошко Дополнительные ссылки вставьте https://raw.githubusercontent.com/dbuezas/lgt8fx/master/package_lgt8fx_index.json
  • Нажмите ОК
  • Перейдите в Инструменты/Плата/Менеджер плат. Начните вводить в поиске lgt8. Выберите и установите LGT8fx Boards
  • Теперь в списке плат Инструменты/Плата/ появится семейство плат Logic Green… Выберите свою плату
Технические характеристики:
Напряжение питания, В 1,8 ... 5,5
Объём памяти программ FLASH, КБ 32
Объём памяти данных RAM, КБ 2
Количество портов ввода-вывода 24
Количество портов с 12-бит АЦП 9
Количество портов с ШИМ 8
Габаритные размеры, мм 33 × 18,5 × 4,1
Масса, г 2,4






pdf_32.png Документация LGT8FX8P (на русском языке)
pdf_32.png Документация LGT8FX8P (на английском и китайском языке)

​​​​​​​
