Датчик тока бесконтактный SCT-013-030 YHDC 30A/1V/1%

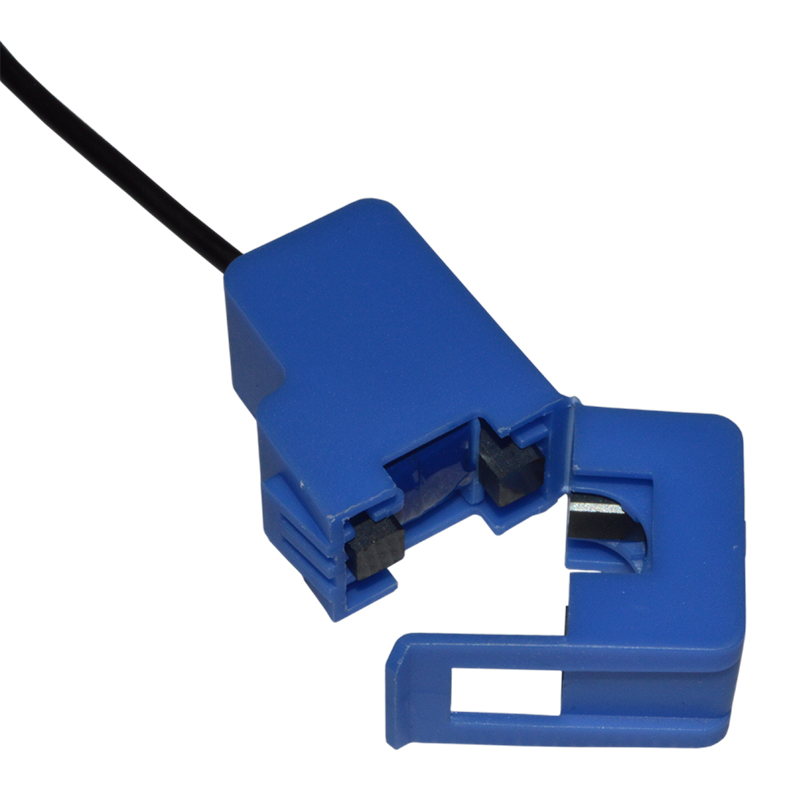

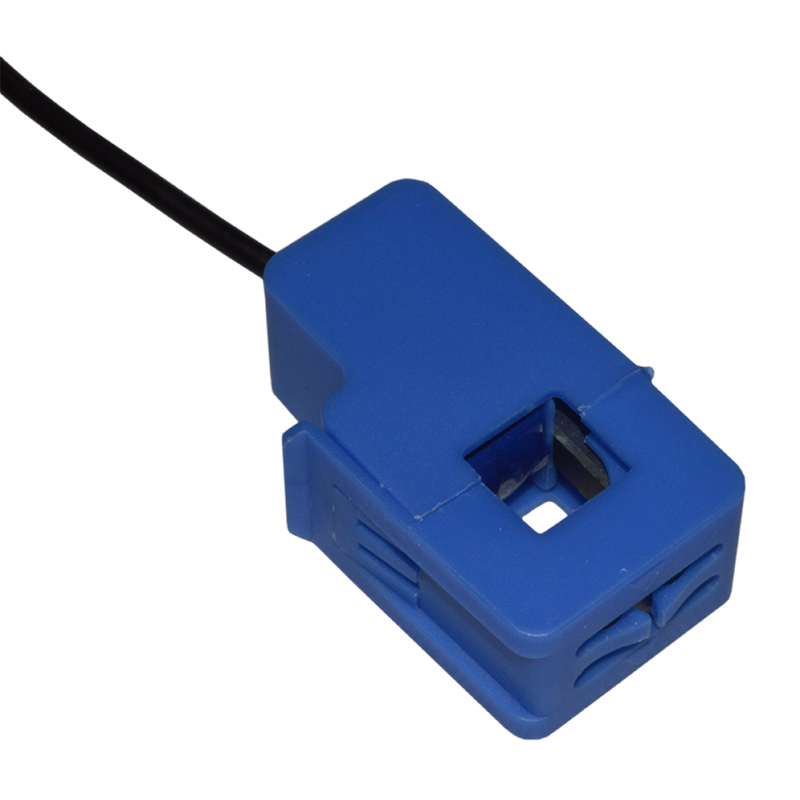

Неинвазивный трансформатор SCT-013 используется для измерения тока, контроля и защиты двигателей переменного тока, осветительного оборудования, воздушных компрессоров и т.д. Размер окна 13 × 13 мм, полностью совместим с аналогичными продуктами других производителей.



Неинвазивный трансформатор SCT-013 представляет собой измерительный трансформатор, у которых роль первичной обмотки играет провод с измеряемым током. Такие трансформаторы выполняются на замкнутых сердечниках в виде кольца из ферромагнитных материалов, причем сердечник некоторых моделей, таких как SCT-013, имеет разрез, через который в отверстие кольца вводится провод. Таким образом, подключение трансформатора очень простое, его раскрывают, одевают на провод и защелкивают. Такой трансформатор назвали «неинвазивным». Этот термин чисто хирургический и понимать его нужно так — для подключения ничего резать не нужно.



При протекании переменного тока по проводу, в катушке возникает ЭДС, а если к ней подключить амперметр, то цепь замкнется и прибор покажет ток, пропорциональный измеряемому. Коэффициент пропорциональности зависит от числа витков катушки. Например, на датчике SCT-013-000, который измеряет ток до 100 А, написано, что при 100 А ток в катушке будет составлять 50 мА. Если разделить 100/0,05 получим 2000 – число витков катушки. Подключить такой датчик напрямую к АЦП не получится, поскольку АЦП измеряет напряжение. Поэтому сначала к выводам датчика нужно подключить резистор. Ток, протекая через резистор, вызовет падение напряжения на нем и вот это напряжение уже можно направлять в АЦП.



Конструкция SCT-013-030 уже имеет в своём составе нагрузочный резистор, благодаря которому на выходе обеспечивается напряжение, пропорциональное входному от 0 до 1В. Таким образом, этот трансформатор можно подключать напрямую к АЦП, например к аналоговым портам ARDUINO.

Технические характеристики:

Максимальный измеряемый ток, А	30
Нелинейность, %	±3
Длина провода, м	1,5
Диапазон рабочих температур, °С	-25 ... +70
Габаритные размеры, мм	57 × 32 × 22
Масса, г	50
