Повышающий преобразователь с вольтметром с 4...35 до 5...45 вольт 5A

Этот модуль повышающего преобразователя постоянного напряжения дополнен встроенным вольтметром, позволяющим с высокой точностью измерять значение выставленного выходного или поданного входного напряжения. Погрешность измерения напряжения, как правило не хуже ±0.1 В в диапазоне от 0 В до 40 В.

Высокий КПД является отличительной характеристикой этого модуля, а для работы с большим выходным током на силовом элементе схемы установлен радиатор. Диапазон выходного напряжения конвертера находится в диапазоне от 5 до 45В. Схема имеет защиту от короткого замыкания и перегрузки по току, а также перегрева, который срабатывает при достижении температуры 150 °C. Для установки значения выходного напряжения применен многооборотный подстроечный резистор, позволяющий производить регулировку точно и плавно.

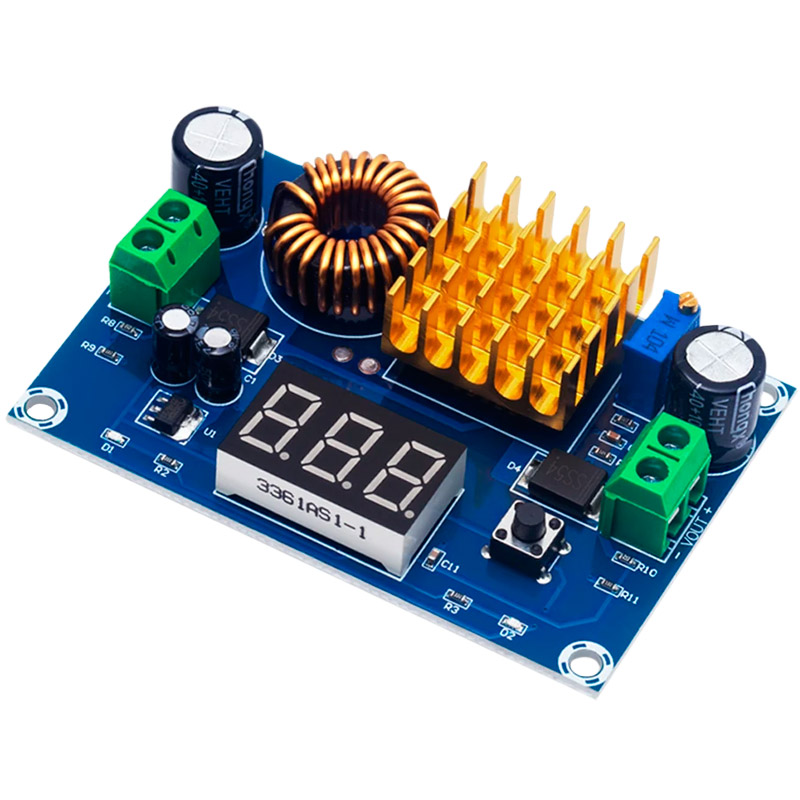

Основной особенностью этого преобразователя является наличие встроенного вольтметра. Благодаря ему, регулировка выходного напряжения стала намного легче. Измеряемое напряжения отображается с помощью трехразрядного светодиодного индикатора. Цвет индикации вольтметра красный. Тактовая кнопка, которая находится справа от дисплея, предназначена для управления вольтметром. Кратковременными нажатиями на кнопку выбирается источник напряжения, вход или выход. Долгое удержание кнопки позволяет отключить вольтметр. Для правильной работы вольтметра необходимо, чтобы входное напряжение находилось на уровне выше 4 вольт.

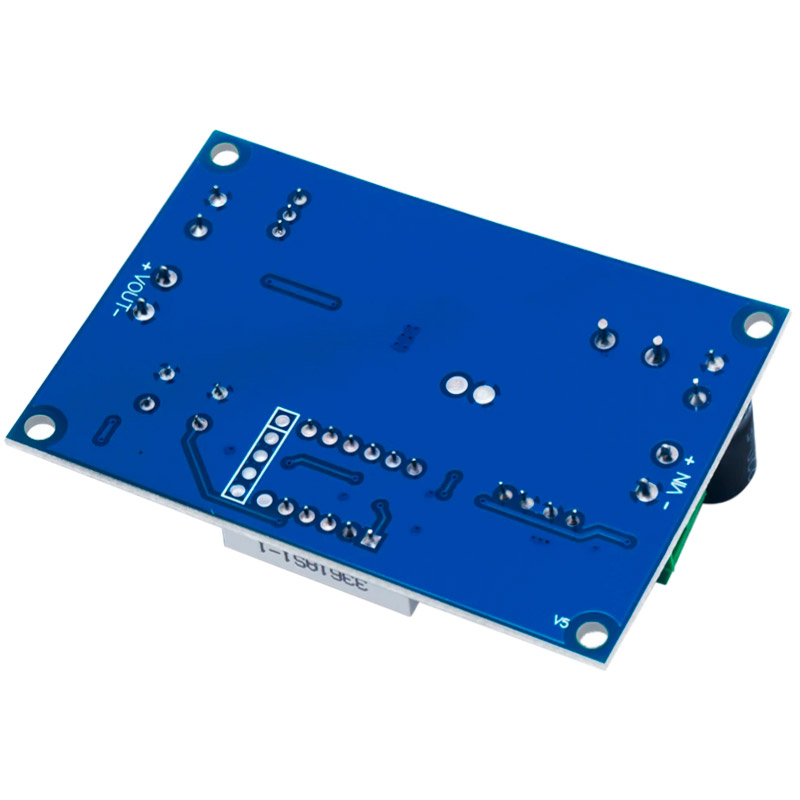

Подключение:

VIN+ :	положительная клемма входного напряжения
VIN–:	общий провод, земля
VOUT+:	положительная клемма выходного напряжения
VOUT–:	общий провод, земля

На плате имеется 2 светодиода, расположенных слева и справа от дисплея:

D1 (слева) :	сигнализирует о том, что вольтметр подключен к входному напряжению
D2 (справа) :	сигнализирует о том, что вольтметр подключен к выходному напряжению

---

Технические характеристики:

Входное напряжение, В	4 ... 35
Выходное напряжение, В	5 ... 45
Относительная приведённая погрешность измерения вольтметра, %	0,1
Рабочий диапазон температур, °C	–40 ... +85
Выходной ток, А	5
Габаритные размеры, мм	72 х 48 х 18
Масса, г	38
