Понижающий преобразователь с 4,5-24 до 0,8-17В 3A + 6 фиксированных значений 1.8В, 2.5В, 3.3В, 5В, 9В, 12В

Модуль понижающего преобразователя выгодно отличается от других подобных устройств широким выбором вариантов установки выходного напряжения. При установке соответствующих перемычек на плате, он позволяет точно регулировать выходное напряжение в диапазоне от 0,8 до 17 вольт или задать одно из шести фиксированных значений, таких как 1.8, 2.5, 3.3, 5, 9 или 12В.



В основе модуля лежит микросхема понижающего преобразователя напряжения MP2315 со встроенным синхронным выпрямителем на МОП транзисторах, обеспечивающим малые потери преобразования и высокий КПД. Представленное устройство является одним из самых миниатюрных конверторов напряжения, обеспечивающим выходной ток до 3А. Защита от перегрузки отключает выходное напряжение при коротком замыкании или при превышении рабочей температуры.



Подключение модуля производится пайкой к четырём контактам, расположенным в ряд с короткой стороны платы.

Подключение:

IN+ :	входное напряжение 4,5-24В
VO+ :	выходное напряжение 0,8-17В
GND :	общий провод, земля
EN :	сигнал включения/отключения модуля

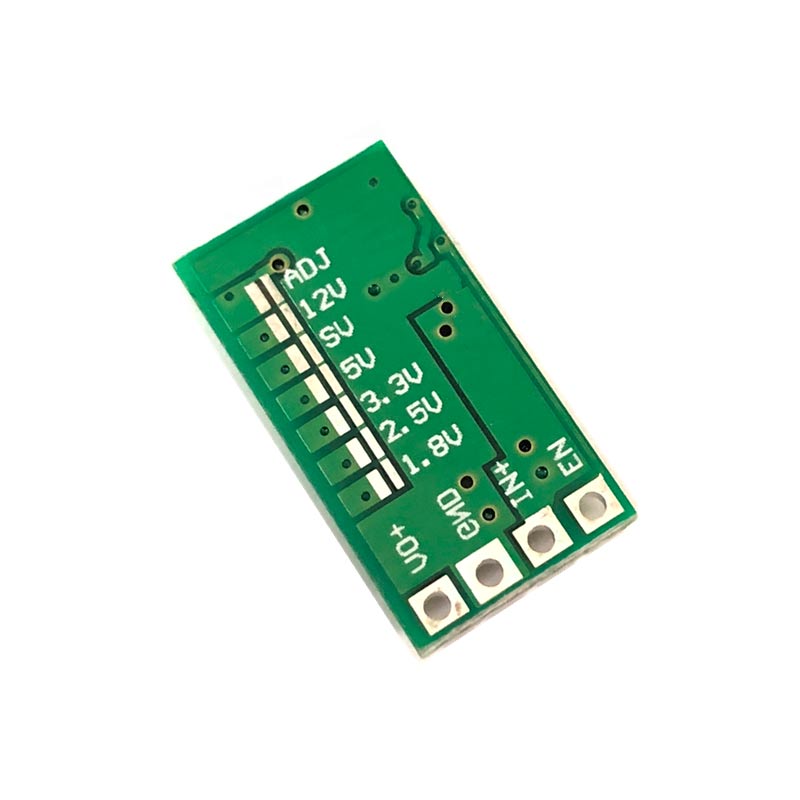

Установка выходного напряжения осуществляется запайкой (замыканием) соответствующих контактных площадок на обратной стороне плате.

Технические характеристики:

Напряжение питания, В	4,5 ... 24
Выходное напряжение, В	0,8 ... 17
Максимальный выходной ток, А	3*
Частота преобразования, кГц	500
Уровень пульсаций выходного напряжения, мВ	20
Габаритные размеры, мм	20×11×5
Масса, г	5

* Значение указано при наличии дополнительного радиатора охлаждения. Без радиатора выходной ток не должен превышать 1,5А.



---



Документация MP2315
