Понижающий модуль XL1509 предназначен для преобразования входного напряжения от источника питания в более низкое стабилизированное выходное напряжение. К особенностям модуля можно отнести малые габариты, небольшой нагрев и низкий ток потребления. Благодаря этим параметрам, преобразователь хорошо подойдет для питания схем с большим падением напряжения.

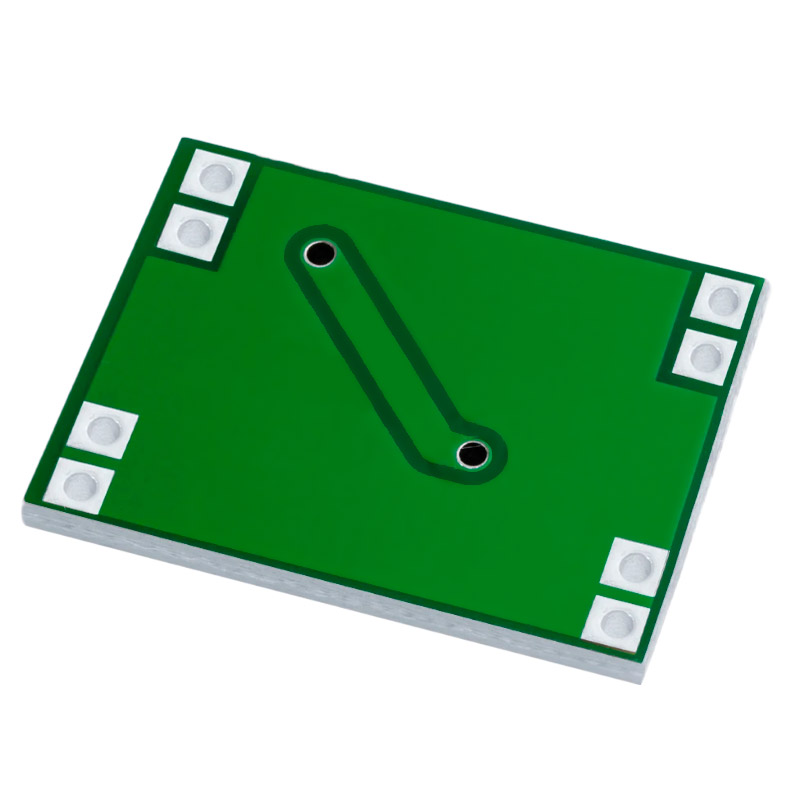

Конструктивно плата модуля выполнена из текстолита размером 22×17 мм. Выходное напряжение преобразователя устанавливается при помощи миниатюрного подстроечного резистора. Для улучшения отвода тепла предусмотрена заливка нижней стороны платы медью. Максимальный ток нагрузки составляет 2А, а КПД может достигать 95%. При нагрузке более 1,2А, рекомендуется установить радиатор.
Преобразователь имеет 8 соединенных попарно контактов для подключения источника питания и нагрузки.
VIN+ : | входное напряжение 5 - 40 В |
VIN– : | общий провод, земля |
O+ : | выходное напряжение 1,23 - 35 В |
O– : | общий провод, земля |
Модуль не имеет защиты от переполюсовки. При необходимости такой защиты, на вход модуля можно установить диод или диодный мост.
Питание на вход может подаваться от блока питания, аккумулятора или другого источника напряжением от 5 до 40 В, выходное при этом может быть установлено в диапазоне от 1,23 до 35 В и должно быть обязательно ниже входного.
Входное напряжение, В | 5 ... 40 |
Выходное напряжение, В | 1,23 ... 35 |
Максимальный выходной ток, А | 2 |
КПД (Vвх=25V, Vвых=12V, Iвых=2A), % | 90 |
Частота переключения, кГц | 150 |
Диапазон рабочих температур, °С | –45 ... +85 |
Габаритные размеры, мм | 22×17×7,2 |
Масса, г | 3 |
Документация XL1509 |
