LGT8F328P LQFP32 NANO V3.0 HT42B534

Код товара: 86515

В наличии 105 шт.

1+

216,30 ₽

5+

210,00 ₽

15+

200,00 ₽

Количество:

Описание

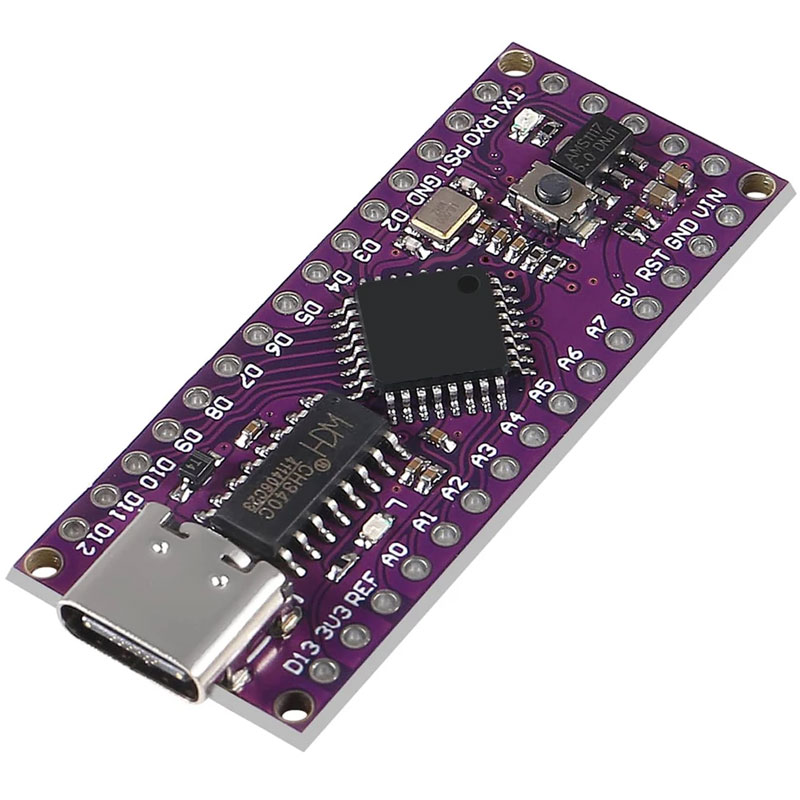

Плата построена на микроконтроллере LGT8F328P, который является клоном микросхемы ATmega328P. Модуль выпускается в формфакторе ARDUINO NANO, но благодаря новому микроконтроллеру имеет ряд дополнительных возможностей и вполне демократичную цену.

Обзор контроллера LGT8F328P


  • Встроенный генератор 32 МГц
  • Питание и логика платы может работать с напряжением в диапазоне от 1,8 до 5,5 В
  • 8 аналоговых входов с 12 бит АЦП
  • 2 ЦАП выхода на 10 бит


Работа в Arduino IDE


  • Для начала необходимо установить на компьютер Arduino IDE 1.6.9 или выше
  • Запустите Arduino IDE, перейдите в Файл/Настройки/
  • В окошко Дополнительные ссылки вставьте https://raw.githubusercontent.com/dbuezas/lgt8fx/master/package_lgt8fx_index.json
  • Нажмите ОК
  • Перейдите в Инструменты/Плата/Менеджер плат. Начните вводить в поиске lgt8. Выберите и установите LGT8fx Boards
  • Теперь в списке плат Инструменты/Плата/ появится семейство плат Logic Green… Выберите свою плату
  • Для работы может понадобиться установить драйвер (ссылка на архив) для USB-UART, который собран на микросхеме HOLTEK HT42B534


Назначение выводов модуля LGT8F328P
Назначение выводов модуля LGT8F328P

Технические характеристики:
Напряжение питания, В 1,8 ... 5,5
Объём памяти программ FLASH, КБ 32
Объём памяти данных RAM, КБ 2
Количество портов ввода-вывода 24
Количество портов с 12-бит АЦП 9
Количество портов с ШИМ 8
Габаритные размеры, мм 45 × 18,5 × 5
Масса, г 5,2






pdf_32.png Документация LGT8FX8P (на русском языке)
pdf_32.png Документация LGT8FX8P (на английском и китайском языке)
zip.png Драйвер ​​USB-COM HT42B534
