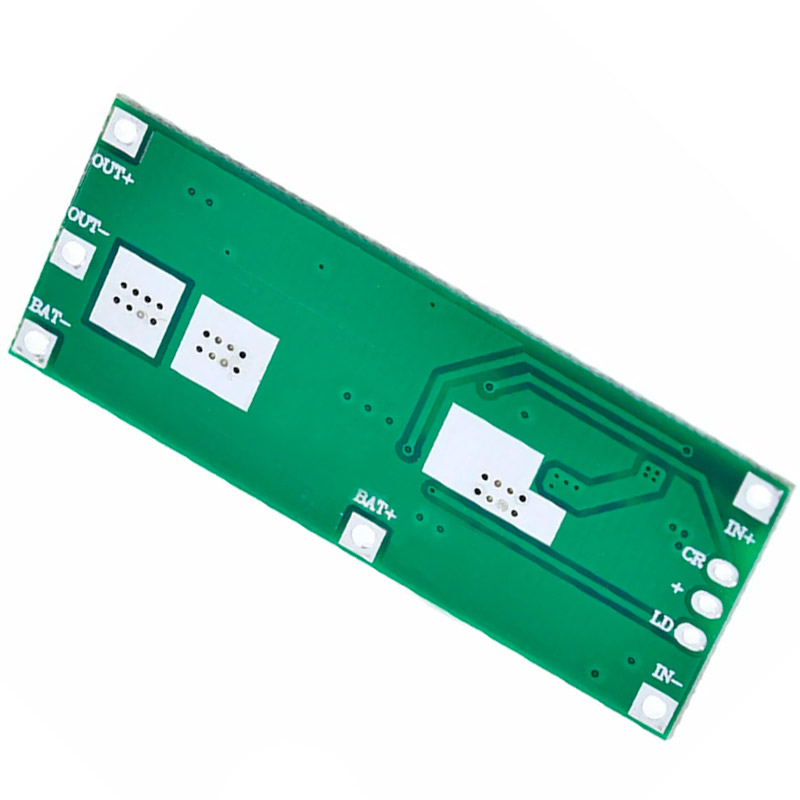

Модуль контроллера источника бесперебойного питания 12В 1А

Модуль источника бесперебойного питания позволит организовать непрерывную подачу энергии для устройств, питающихся от источников напряжением 12 вольт и потребляющие ток до 1 ампера. Он хорошо справится с питанием модемов, роутеров, другого сетевого оборудования и прочих приборов, обесточивание которых крайне нежелательно.



В качестве батареи для этого модуля может выступать один или несколько соединённых параллельно литий-ионных аккумуляторов, способных обеспечить разрядный ток 3,5 ампера.



В нормальном режиме, когда напряжение на входе присутствует, на плате включается схема, обеспечивающая заряд аккумулятора током 0,5-0,6А. Имеется возможность ускорить заряд, замкнув перемычку JP2 и увеличив тем самым зарядный ток. При этом необходимо учитывать увеличение потребление и от источника питания. Поскольку обычно применяют штатные источники питания от оборудования, убедитесь что ваш источник справится с задачей одновременного питания устройства и заряда аккумулятора.



В аварийном режиме, когда основной источник питания обесточен, на плате включается преобразователь, повышающий напряжение литий-ионного аккумулятора до требуемых 12 вольт. Некоторые устройства требуют напряжения питания 9 вольт. Это также можно достаточно просто реализовать при использовании этого модуля. Для этого, достаточно при помощи паяльника, разомкнуть перемычку JP1.

Технические характеристики:

Напряжение питания, В	12
Выходное напряжение, В	12
Напряжение резервного источника, В	3 ... 4,2
Максимальный выходной ток, А	1
Габаритные размеры, мм	49,8 × 19,7 × 7
Масса, г	7
