Модуль воспроизведения со встроенной памятью DY-SV17F
Код товара: 63110
В наличии 50 шт.
1+
288,00 ₽
5+
240,00 ₽
25+
200,00 ₽
Количество:
Описание
Модуль предназначен для воспроизведения файлов формата MP3 или WAV. Для этого на плате имеется контроллер, позволяющий загружать файлы напрямую с компьютера через USB и декодировать их, микросхема памяти, объёмом 4 Мбайт и одноканальный усилитель, развивающий выходную мощность до 5 Вт на нагрузку 4 Ом.
Модуль имеет следующие технические возможности:
- Поддерживаемые форматы: MP3, WAV
- Разрешение: 8 или 16 бит
- Частота дискретизации: 8-48 кГц
- Флеш-память: 25Q32 32 Мбит (4 Мбайт)
- Режимы воспроизведения: по номеру, случайный, папки и т.д.
- Повтор воспроизведения: для одного файла или всей папки
- Регулировка громкости
- Встроенный 5Вт аудио усилитель LTK5128D
- Подключение кнопок для управления воспроизведением и громкостью
- Последовательный порт UART для программного управления воспроизведением
Звуковые файлы в память модуля загружается через встроенный USB интерфейс, предварительно переименовав их в формате 5.3. Например 00001.mp3, 00002.mp3 ... 00255.mp3. Максимальное число файлов для воспроизведения без микроконтроллера - 255, а при управлении микроконтроллером или компьютером посредством UART - 65535.

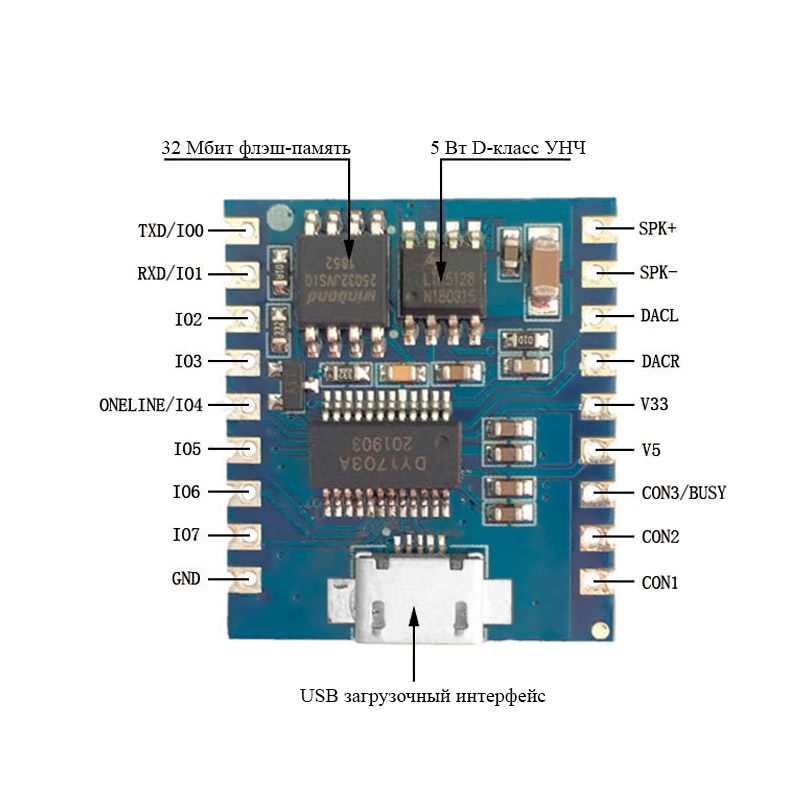

Модуль имеет 18 выводов для подключения:
Название вывода | Описание |
---|---|
TXD/IO0 | Триггер ввода/вывода IO0 / TX в режиме UART |
RXD/IO1 | Триггер ввода/вывода IO1 / RX в режиме UART |
IO2 |
Триггер ввода/вывода IO2 |
IO3 | Триггер ввода/вывода IO3 |
IO4 /One Line | Триггер ввода/вывода IO4 / В режиме One Line пин приема данных |
IO5 | Триггер ввода/вывода IO5 |
IO6 | Триггер ввода/вывода IO6 |
IO7 | Триггер ввода/вывода IO7 |
GND | Общий провод, земля |
CON1 | Первый вывод установки режима работы |
CON2 | Второй вывод установки режима работы |
CON3/BUSY | В течение первых 30 мс после подачи питания это третий вывод установки режима работы, после чего он работает как индикатор работы модуля. Этот контакт имеет низкий уровень при воспроизведении файла и высокий если воспроизведение остановлено |
V5 | Вход питания устройства, напряжение от 3,7 до 5 В |
V33 | Выход напряжения 3,3 В, максимальный ток не более 80мА |
DACR | Выход правого аудио канала на внешний усилитель |
DACL | Выход левого аудио канала на внешний усилитель |
SPK- | Отрицательный выход для подключения динамика |
SPK+ | Положительный выход для подключения динамика |
Напряжение питания, В | 3,2 ... 5,2 |
Ток потребления, мА | 30 |
Выходная мощность Rн = 2 Ом, Вт | 5 |
Выходная мощность Rн = 4 Ом, Вт | 3 |
Габаритные размеры, мм | 26×23×5 |
Масса, г | 2,4 |
![Схема электрическая принципиальная модуля DY-SV17F](https://dinistor.ru/image/description/63110_sch.jpg)
