Модуль Bluetooth с усилителем 2 х 5 Вт на PAM8406

Модуль Bluetooth включает в себя стереофонический усилитель D-класса с выходной мощностью 2 х 5 Вт. Эта плата отлично впишется в дизайн переносной или стационарной активной акустической системы.

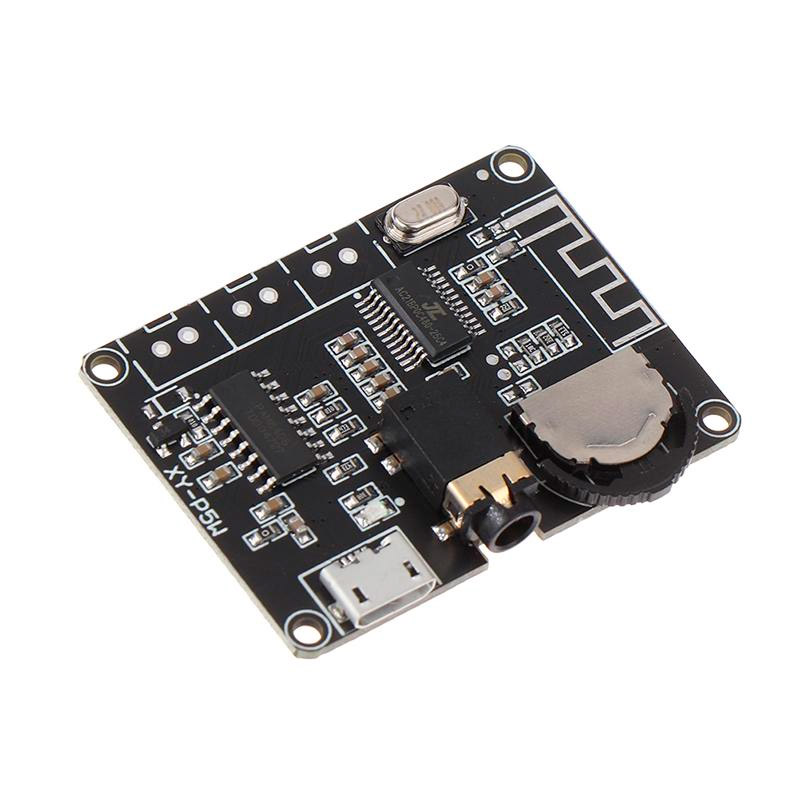

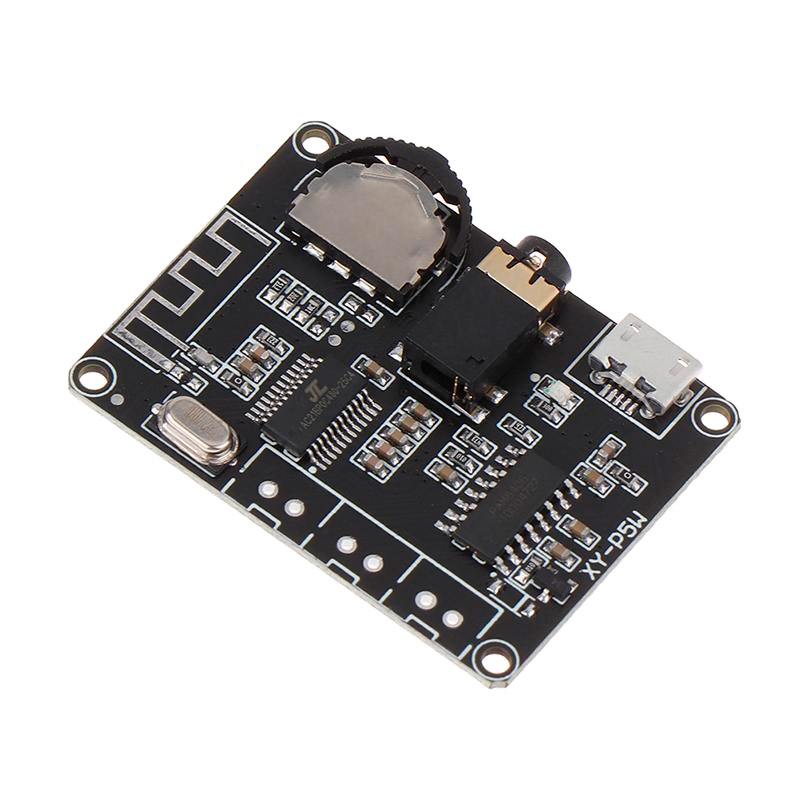

Конструктивно модуль выполнен на печатной плате из стеклотекстолита размерами 43 х 32 мм. По углам имеется четыре монтажных отверстия под винты М3.



Подключение производится при помощи пайки к трём парам контактов - питание, выход левого и правого каналов динамиков.

Подключение:

POWER -	Отрицательная линия источника питания
POWER +	Положительная линия источника питания
SPKR +/-	Выход на динамик правого канала
SPKL +/-	Выход на динамик левого канала

Для управления на плате имеется джойстик, поворот которого позволяет регулировать громкость, а нажатие на него активирует режим воспроизведения/паузы.

Технические характеристики:

Напряжение питания, В	3,3 ... 5
Выходная мощность Rнагр = 2 Ом, Вт	2 х 5
Выходная мощность Rнагр = 4 Ом, Вт	2 х 3
Выходная мощность Rнагр = 8 Ом, Вт	2 х 2
Габаритные размеры, мм	43 х 32 х 8
Масса, г	6
