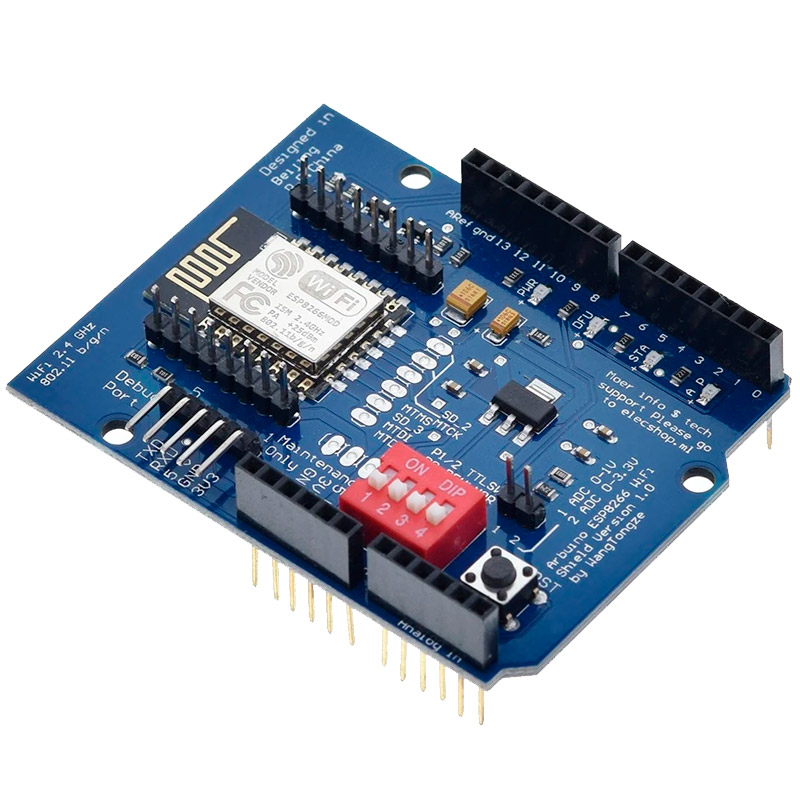

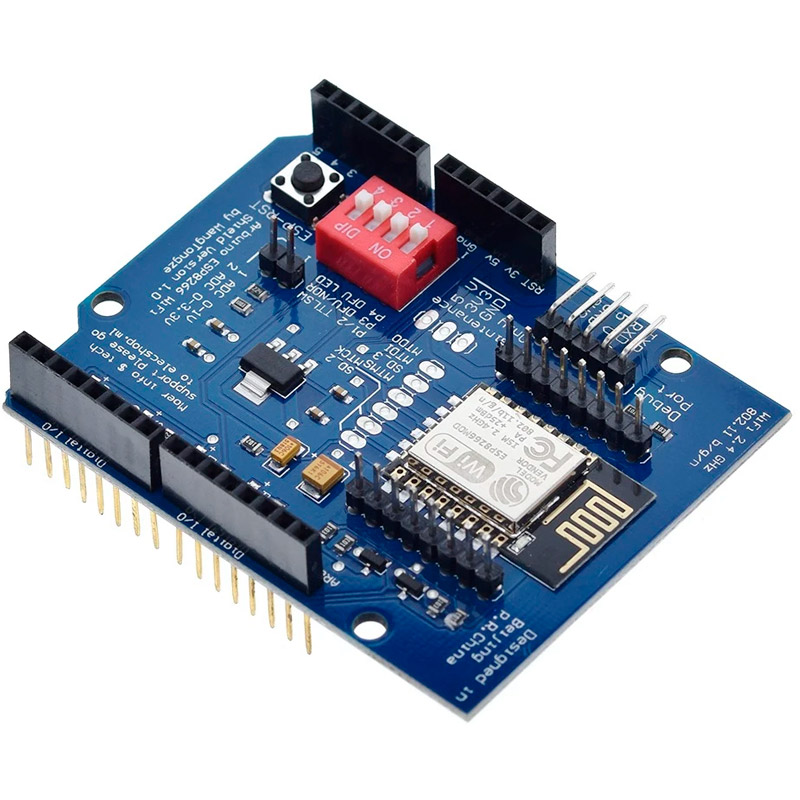

Модуль WI-FI шилд ESP8266 для UNO R3

Код товара: 86916

В наличии 10 шт.

1+

600,40 ₽

5+

545,80 ₽

10+

454,81 ₽

Количество:

Описание

Этот модуль расширения позволяет добавить микроконтроллерам ARDUINO UNO R3 поддержку Wi-Fi. Плата основана на микроконтроллере ESP8266, который может работать не только в качестве платы расширения, но и как автономное устройство. Модуль имеет типоразмер плат UNO и полностью совместима м ними по контактам. Это позволяет без дополнительных проводов установить ее на контроллер и использовать в различных проектах. При этом важно напомнить, что по своим возможностям микроконтроллер ESP8266 во многом превосходит ARDUINO и может использоваться не только для подключения сети, но и для самостоятельного решения достаточно сложных и ресурсоемких задач. При таком подходе, плата параллельно может выполнять свои задачи, например, работать с датчиками и управляющими устройствами. А ARDUINO и ESP8266, в свою очередь, могут обмениваться информацией по UART через линии RX и TX, для чего на плате расширения предусмотрен двухканальный конвертер TTL уровней.



На плате расширения установлены коннекторы для подключения к портам ARDUINO UNO. Это позволяет сверху устанавливать дополнительные платы расширения. Кроме того, имеется два аналоговых входа 0-1В и 0-3,3В и отдельный UART интерфейс для прошивки ESP8266 без использования контроллера ARDUINO.



Для удобства работы, на плате расширения установлен счетверённый DIP переключателя. Его секции P0 и P1 в положении ON подключают линии RX и TX ARDUINO к ESP8266. В положении OFF связи между контроллерами нет. А секции P2 и P3 в положении ON переключают ESP8266 в режим загрузки прошивки.



Обратите внимание, что при загрузке прошивки необходимо отключать линии RX и TX, переведя соответствующие секции переключателя в положение OFF. А подключаться к Debug порту необходимо по перекрестной схеме RX к ТХ и TX к RX. Кроме того, рекомендуется снять плату расширения с Arduino и дополнительно подать напряжение 3,3В на соответствующий контакт порта Debug.

Технические характеристики:
Габаритные размеры, мм 68,1 х 53,1 х 18,2
Масса, г 22,3
