Модуль двухканального программируемого цифрового ШИМ генератора
Код товара: 63905
В наличии 99 шт.
1+
108,90 ₽
5+
99,00 ₽
10+
90,00 ₽
Количество:
Код товара: 63905
В наличии 99 шт.
1+
108,90 ₽
5+
99,00 ₽
10+
90,00 ₽
Количество:
Модуль представляет собой цифровой программируемый ШИМ генератор сигналов прямоугольной формы. Он может применяться в качестве регулятора яркости подсветки ЖК-дисплеев, частоты для сервоприводов и т.д.

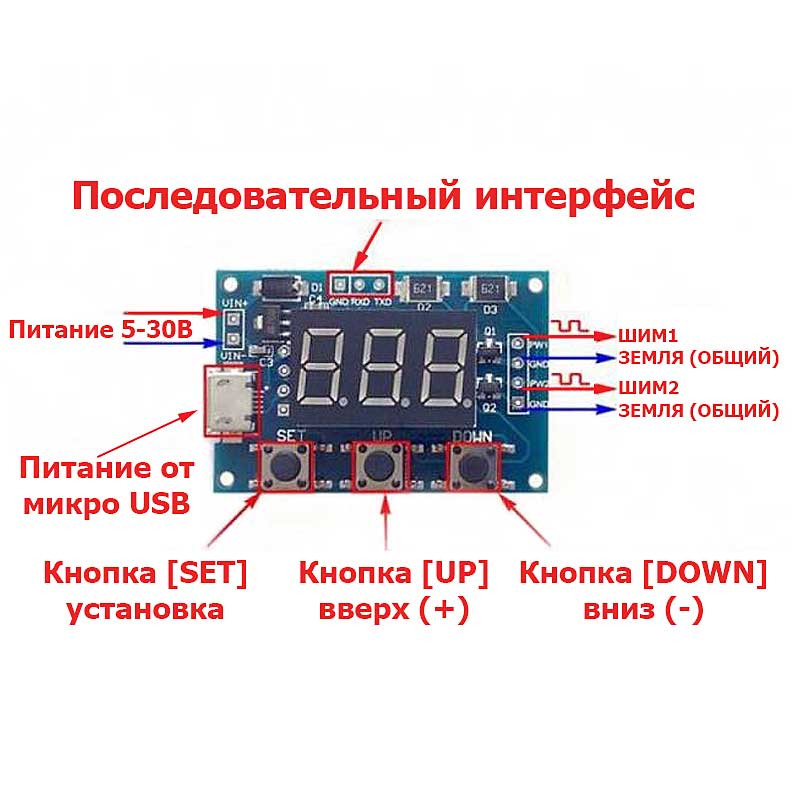

Конструктивно модуль выполнен на плате из стеклотекстолита размерами 43 х 29 мм. По углам имеются четыре монтажных отверстия под винты М3. По центру расположен семисегментный трёхразрядный дисплей на котором отображаются значения частоты и скважности каналов.
Под дисплеем имеется три кнопки управления
| SET : | осуществляет перемещение по пунктам главного меню или сохраняет изменения |
| UP : | увеличивает значения параметров |
| DOWN : | уменьшает значения параметров |
Диапазон частот находится в пределах от 1 Гц до 150 кГц. Особенностью данного ШИМ генератора является возможность управления с помощью последовательного интерфейса.
В верхней части платы над индикатором размещены контакты последовательного интерфейса UART, при помощи которого модуль может быть подключён к компьютеру, платформе Arduino или другим микроконтроллерным устройствам.
| GND | общий провод, земля |
| RXD | линия приёма последовательных данных |
| TXD | линия передачи последовательных данных |
| PW1: | Выход первого ШИМ-генератора |
| GND: | общий провод, земля |
| PW2: | Выход второго ШИМ-генератора |
| GND: | общий провод, земля |
Меню ШИМ генератора:
После подключения питания, автоматически откроется первый пункт меню ШИМ генератора - FR1. Для того чтобы перейти на другой пункт меню необходимо кратковременно нажать на кнопку SET. После чего семисегментный дисплей начнет мигать и отображать следующий параметр.
| FR1 : | задается значение частоты ШИМ1 |
| dU1 : | задается значение скважности ШИМ1 |
| FR2 : | задается значение частоты ШИМ2 |
| dU2 : | задается значение скважности ШИМ2 |
Управление значениями частоты:
Данный модуль позволяет задавать частоту в 3 диапазонах:
| XXX : | 1 - 999 Гц |
| XX.X : | 0,1 - 99,9 кГц |
| X.X.X. : | 1 - 150 кГц |
Для того чтобы изменить диапазон частоты необходимо удерживать кнопку SET не менее 5 секунд.
Также частота и скважность ШИМ может быть установлена по последовательному интерфейсу UART:
| Формат команды | Результат выполнения |
|---|---|
| «S1FXXXT»: | устанавливает частоту ШИМ1 как XXX (001 – 999 Гц) |
| «S1FXX.XT»: | устанавливает частоту ШИМ1 как XX.X (00.1 - 99.9 кГц) |
| «S1FX.X.X.T»: | устанавливает частоту ШИМ1 как X.X.X (0.0.1 - 1.5.0 кГц) |
| «S1DXXXT»: | устанавливает скважность ШИМ1 как XXX (001 - 100) |
| «S2FXXXT»: | устанавливает частоту ШИМ2 как XXX (001 – 999 Гц) |
| «S2FXX.XT»: | устанавливает частоту ШИМ2 как XX.X (00.1 - 99.9 кГц) |
| «S2FX.X.X.T»: | устанавливает частоту ШИМ2 как X.X.X (0.0.1 - 1.5.0 кГц) |
| «S2DXXXT»: | устанавливает скважность ШИМ2 как XXX (001 - 100) |
Питание модуля осуществляется от внешнего источника питания подключением через микро-USB разъём или к контактам питания (VIN+, VIN-). Диапазон напряжения питания находится в пределах от 5 до 30 В.
| Напряжение питания, В | 5 ... 30 |
| Диапазон частот, Гц | 1 ... 150000 |
| Точность установки частоты, % | 2 |
| Выходной ток, мА | 8 ... 30 |
| Скорость связи UART, бит/с | 9600 |
| Бит данных | 8 |
| Стоп-бит | 1 |
| Габаритные размеры, мм | 44 × 29 × 15 |
| Масса, г | 9 |
