Понижающий преобразователь XL4015 5A с регулировкой тока и напряжения

Понижающий преобразователь на базе микросхемы XL4015 предназначен для стабилизации напряжения и тока на заданном уровне. Модуль отлично подходит для работы в составе устройств в качестве узла для зарядки аккумуляторов.

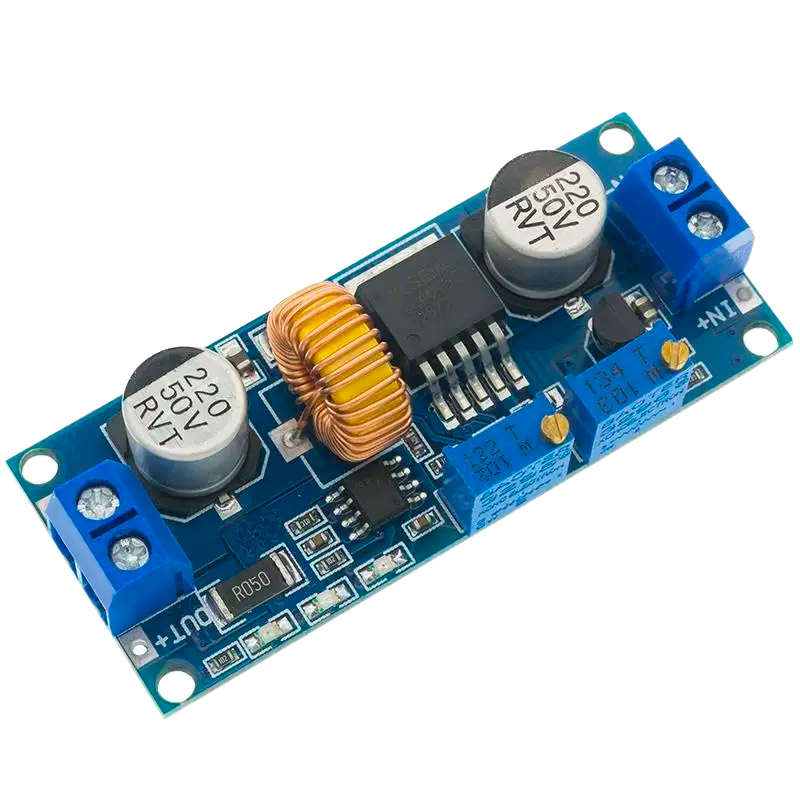

Конструктивно модуль выполнен на плате из стеклотекстолита габаритами 62 х 26 мм. Для подключения на плате установлены два винтовых клеммника. Кроме того, клеммы подключения продублированы контактными площадками, при помощи которых модуль можно монтировать в своё устройство. Для механического крепления, по углам платы присутствуют четыре монтажных отверстия под винты М3.

При нагрузке выше 3 А, необходимо установить радиатор. Устанавливается радиатор на корпус микросхемы или плату преобразователя, но при установке необходимо соблюдать изоляцию токопроводящих частей от теплоотвода. Микросхема модуля имеет защиту от короткого замыкания и перегрева (срабатывает при температуре выше 125 °C).

Подключение:

IN+:	положительная клемма входного напряжения
IN–:	отрицательная клемма входного напряжения
OUT+:	положительная клемма выходного напряжения
OUT–:	отрицательная клемма выходного напряжения

На плате имеется три светодиода, отображающие различные режимы работы устройства. Красный светодиод включается, когда стабилизатор находится в режиме ограничения тока. Синий светодиод светится, если выходной ток выше предустановленного на 10%, а зеленый, наоборот, зажигается, когда ток в нагрузке падает ниже 10% от заданного. Это можно использовать при заряде аккумуляторов для визуализации окончания процесса.



Обратите внимание, что входные и выходные клеммы не имеют общей связи.

Технические характеристики:

Входное напряжение, В	4 ... 38
Выходное напряжение, В	1,25 ... 36
Максимальный ток нагрузки, А	5
Диапазон рабочих температур, °С	-40 ... 85
Габаритные размеры, мм	61,7 х 26,2 х 15
Масса, г	21
