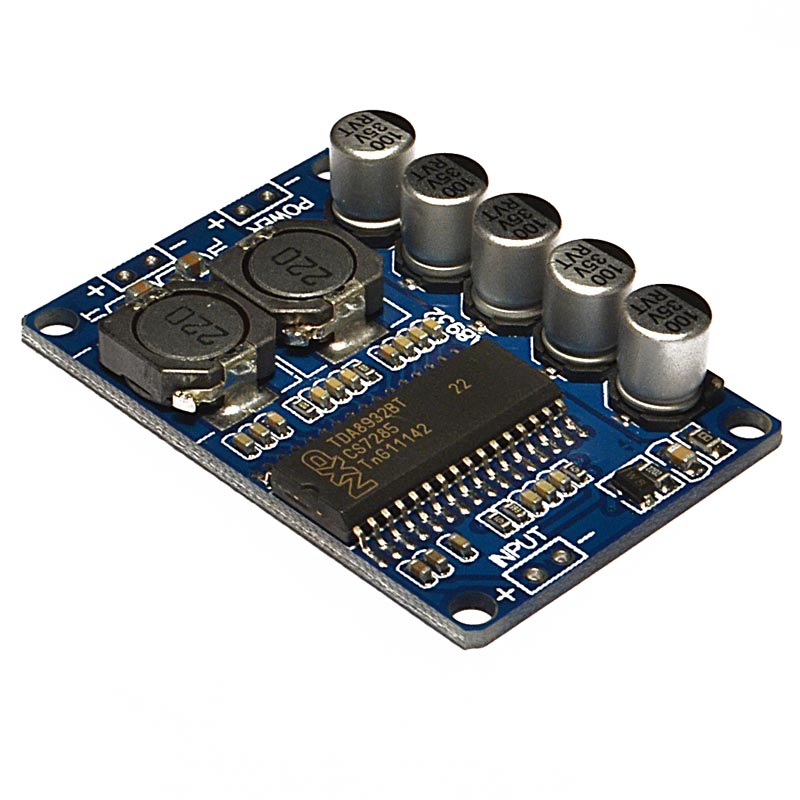

Модуль TDA8932 35 Вт усилитель низкой частоты D-класс

Модуль TDA8932 является высококачественным, одноканальным усилителем низкой частоты D-класса. На сегодняшний день применение импульсных усилителей звуковых частот сильно расширилось. Благодаря этому данный модуль можно использовать в составе активных акустических систем, домашних кинотеатров, автомобильных колонок и т.д. Плата усилителя обладает небольшими размерами и широким диапазоном напряжения питания, поэтому её также можно применять в портативных устройствах.



Модуль спроектирован на микросхеме TDA8932, которая имеет 32 вывода и выполнена в корпусе SO-32. Функционально она является мощным усилителем класса D. Микросхема содержит встроенные мощные DMOS (Diffusion Metal Oxide Semiconductor) транзисторы, которые работают в роли выходных ключей. Номинальная мощность усилителя составляет 35 Вт при нагрузке сопротивлением 8 Ом. Максимальная выходная сила тока модуля составляет 8 А. Частота преобразования модуля 320 кГц, что обеспечивает крайне малый коэффициент искажений (меньше 0,1%). КПД модуля составляет более 90%. Благодаря всем этим достоинствам, усилитель способен воспроизводить звук очень хорошего качества. Также модуль обладает защитой от короткого замыкания и перегрева.



Для подключения на плате имеется 6 контактных площадок.

Подключение:

IN+	входной сигнал
IN-	общий провод
OUT+	линия положительной клеммы динамика
OUT-	линия отрицательной клеммы динамика
POWER+	положительная линия источника питания
POWER-	отрицательная линия источника питания

Технические характеристики:

Напряжение питания, В	10 ... 30
Ток покоя, мкА	195
Выходная мощность, Вт	35
Эффективный диапазон частот, Гц	20 ... 20000
Габаритные размеры, мм	45,2 х 31,1 х 12
Масса, г	11,1
